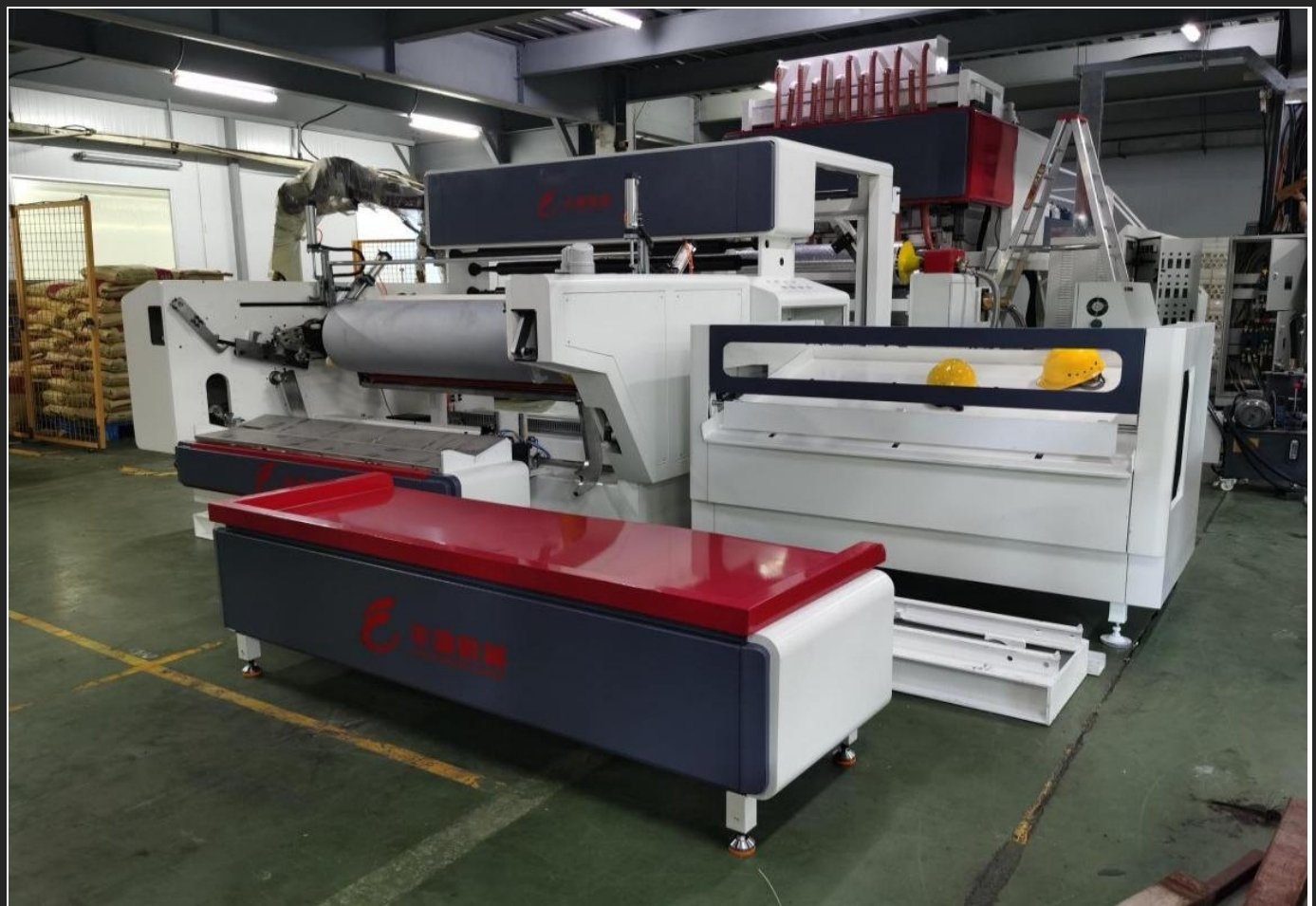

ÇİN MALI STREÇ FİLM MAKİNASI ÇOK KATMANLI
Parametreler:
Teknik tüm üretim hattı
Boyutlar：~15000×6500×5000（U×G×Y）；)
Kullanılan malzemeler： LLDPE
Ürün Kategorisi：Endüstriyel streç film
Ürün yapısı: Beş katmanlı A/B/C/B/A
Ürün kalınlığı：0.01～0 . 04mm
Kalınlık hatası≤±3% ；
Kalıp genişliği：（mm）2350；
Döküm rulosu yüzey genişliği：（mm）2500；
Döküm rulosu çapı：（mm）800；
Soğutma rulosu çapı：（mm）370；
Ürün genişliği：（mm） 2000 mm (4*500mm) ；
Maksimum mekanik rölanti hızı：250m/dak；
Sargı çapı：（mm） ≤φ350；
Ürün çıkışı：（kg）yaklaşık 350kg/saat
(Hammaddelere ve proseslere bağlı olarak, kalın filmler üretilirken çıktı artacaktır)
Üretim hattının toplam gücü （kW） yaklaşık 250KW
Üretim hattı çalışma gücü（kW） yaklaşık 120kw
İhtiyaç teli: 3*95 kare + 16 kare (topraklama kablosu ) + 16 kare (sıfır tel)
Üretim hattının gerektirdiği soğutma gücü（P） yaklaşık 80 Not : 80 P CHILLER AYRICA SATILIR
TEKNİK ŞARTNAME KONFİGÜRASYON :
| NO. | Ürün adı | Miktar |
| I、 | 5 kat koekstrüzyon ￠80-￠100-￠80-2350mm streç film üretim hattı (otomatik) | 1set |
| 1 | Ekstrüzyon sistemi | 1set |
| 1.1 | Ekstrüzyon platformu + kalıp+çerçeve (Genişletilmiş malzeme kullanın: 200*200 kare geçiş için rafın ayakları) | FY100-30 |
| 1.2 | 80 mm 30/1 LD Birinci ekstrüder | FY80-30 |
| 1.3 | Tek vidalı ekstrüder 1 | takım |
| 1.4 | Tek vidalı ekstrüder | Çin’deki |
| 1.5 | Zhejiang Kalıp (JCtimes)(en iyi kalıp tedarikçisi) | takım |
| 1.6 | Otomatik hidrolik ekran değiştirme sistemi | 1set |
| 1.7 | 37KW Siemens motor （Ünlü marka, her ülkede iyi hizmet alabilir.） | 1set |
| 1.8 | 75KW Siemens motor | 1set |
| 1.9 | 37KW Siemens motor | 1set |
| 1.10 | Guomao Ekstrüzyon Özel Şanzıman ZLYJ200 （Çin’deki en iyi tedarikçilerden biri） 1 | 1.12 |
| 1.11 | Guomao Ekstrüzyon Özel Şanzıman ZLYJ280 1 takım | 1 |
| Guomao | Ekstrüzyon Özel Şanzıman ZLYJ200 | takım |
| 2 | Cast sistemi (Kalın duvar paneli tipi) | takım |
| 2.1 | ￠800*2500 Ana soğutma rulosu | 1 adet |
| 2.2 | ￠370*2500 İkincil soğutma rulo | 1 adet |
| 2.3 | Döküm ileri geri hareket sistemi +yukarı ve aşağı +5500USD | 1set |
| 3 | Geçiş/salıncak cihazı (duvar panel tipi) | 1set |
| 4 | Otomatik toplama sistemi | 1set |
| 5 | Otomatik yükleme boşaltma sistemi | 1set |
| 6 | Elektrik kontrol sistemi | 1set |
| 1. Güç gereksinimleri: (müşteri tarafından hazırlanır) | TN-C ağının doğrudan bir topraklama noktası vardır ve bu noktaya bir topraklama iletkeni (PE) bağlanır. Üç fazlı sistem –Voltaj :3×380V Voltaj dalgalanması voltaj dalgalanması≤±5% –Frekans: 50Hz Frekans dalgalanması:≤±4% –Koruma yöntemi : Koruyucu kompozit topraklama –Ortam sıcaklığı: minimum 15℃; maksimum 38℃ –Maksimum hava nemi : %60 minimum; %90 maksimum –Kurulum yeri yüksekliği: 0~1000m Kullanıcının fabrikasının güç kaynağı özellikleri şirketin standart özelliklerinden farklı olduğunda ve kullanıcı malları mevcut yerel güç kaynağı koşullarına göre teslim etmekte ısrar ederse, şirket bu hakkını saklı tutar. fiyatı buna göre ayarlamak için. Bu hak, kullanıcının kablolama sistemini belirlemek için IEC dışındaki standart kurallara başvurmayı talep etmesi durumunda da geçerlidir. |
(müşteri tarafından hazırlanır) | Soğutma suyu, soğutucunun ısı eşanjörünü, ekstrüderin besleme girişini, vb. soğutmak için kullanılır. Soğutma kulesi: 60T/H Pompa akış hızı: 80 metreküp/saat Basınç: 3 ～5bar Su sıcaklığı: 15～35℃ PH değeri: (25℃) PH 7,5～9 İletkenlik <150μs/cm Sertlik <5 derece Kömürleşme sertliği <3°dH Klorür <40mg/l Sülfat: Yok Yosun büyümesi: Yok Su kalite yukarıdaki gereksinimleri karşılamıyor, lütfen profesyonel tedavi isteyin. Kötü su kalitesinden kaynaklanan korozyon ve tortu gibi kusurlar veya hasarlar kalite ve garanti sorumluluğumuz dışındadır. |
| 2. Basınçlı hava gereksinimleri:(müşteri tarafından hazırlanır) | Basınçlı hava tüketimi: (yaklaşık 0.7MPa) 35 Basınçlı hava çalışma basıncı: 5～9bar Basınçlı hava yoğuşma noktası: 5℃ Basınçlı havanın yağsız olduğu kesinlikle garanti edilmelidir, tozsuz, susuz ve aşındırıcı olmayan. |
| Bu üretim hattını çalıştırmak için, belirlenmiş gereksinimleri karşılayan basınçlı hava, soğutma suyu ve elektrik beslemesi vazgeçilmezdir. Aynı zamanda, kullanıcılar üretim hattının kurulumunun, devreye alınmasının ve test çalışmalarının anormal gecikmelerden etkilenmemesini sağlamak için ilgili koşulları sağlamalıdır. Aşağıdaki gereksinimleri karşılamalıdır — Yeterli dayanıma sahip önceden oluşturulmuş beton sert zemin; 200 mm kalınlığında; zemin temelde düzdür –Ana güç kaynağını (dağıtım istasyonunu) kurun –Basınçlı hava bağlantı cihazını kurun –Soğutma suyu girişi ve çıkışı –Aydınlatma cihazı; 250lux — Havalandırma ekipmanı; ortam sıcaklığı 15～38℃; hava nemi %60-90; tozsuz — Şirket tarafından gerekli diğer hazırlıklar (Montaj çizimleri, bağlantı şemaları, alet listeleri vb.) |
| 10℃～35℃ |
| %60～90 |
| 5、 Toz koşulları | Tozsuz |
| 1 | Ekstrüzyon sistemi | 1set |
| 2 | Döküm soğutma sistemi | 1set |
| 3 | Tam otomatik toplama + salıncak sistemi | 1set |
| 4 | Kenar malzeme geri kazanım sistemi (hava vakumlu tip sistem +9500USD) | 1set |
| 5 | Otomatik yükleme ve boşaltma sistemi | 1set |
| 6 | Soğutma suyu sistemi (müşteri tarafından sağlanır) | 1set |
| 7 | Elektrik kontrol sistemi | 1set |
| 8 | aletler ve yedek parçalar | 1set |
