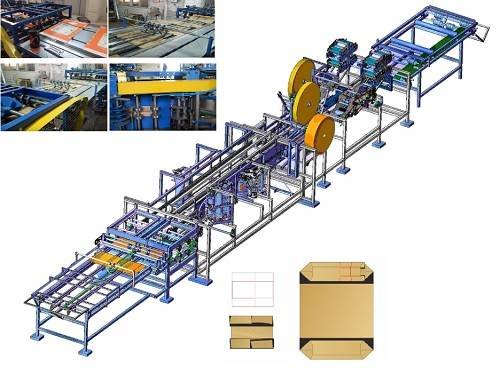

Valfli Çimento Torbası Taban Makinesi (Bottomer Makine)

Menşei : Avrupa

Makine Kapasitesi : 100 Valfli Torba / dakika

Valfli Torba makinası tek başına kullanılmaz. Bu makineden önce Tuber Makine Satın almanız Gerekir. Torba yapımı işlemleri, işleme hattı çıkışında hazır ürün ambalajı dışında otomatik modda gerçekleştirilir. Torba yapımı işlemleri, işleme hattının girişine elle yükleme tüpleri ve çıkışta hazır ürün paketleme hariç, otomatik modda gerçekleştirilir.

Alt bant baskı: 1-4 renk, aniloks rulo – kauçuk veya seramik

Genel Makine  ebatları : 17,00 metre uzunluk   x 2,20 metre eninde x 2,05 metre yükseklik alanı

Makine Ağırlığı : 4,2 ton

SERVİS ŞARTLARI

Valfli Çimento Torbası Makinası Çalışma Şartları :

Çalışma modu: günde 8-20 saat.

Sıcaklık koşulları: 5-40 C.

Nem:% 95’e kadar.

Hava tüketimi, lt / dak: en az 350 Litre/dakikalık Kompresor havası ihtiyacı vardır.

Çimento Torbası Makinesi Kraft Kağıt Özellikleri :

1. Tüp:  Tüber makineden çıkan 2 ila 4 katmandan oluşan kesilmiş hazır tüp kraft kağıt tanımıdır.

Tüber makine sonrası katmanlı tüp Kraft kağıdı :

Kraft kağıt yoğunluğu kg / cm2: en az 65 kg / cm2.

Tüp içinde çeşitli yoğunlukta kraft kağıt kullanımı: izin verilir.

Kraft kağıt katmanları miktarı, adet: 2 ila 4 adet.

Kraft kağıt katmanları arasındaki film: izin verildi. Lamine kraft: izin verilir.

Maksimum genişlik, genişlik, çapraz, mm: 3.sıkmadan

Uzunlamasına yapıştırma: kesintisiz, dikişlerdeki tutkalı; boru kenarı ve dikiş arasındaki mesafe, mm (boyut D, Şekil 1) – en az 100 mm.

Ara kat yapıştırma: dikiş yerindeki tutkalı sıkmadan, noktalı; boru kenarı ile yapıştırma noktaları çizgisi arasındaki mesafe (boyutlar F; G; E, F ‘; G’; E ‘, Şekil 1), mm – 20 mm.

Çimento Torbası imalat Makinesi Rulo malzemesi:

Alt bandı yapmak için bobinler: kraft kağıdı, yoğunluk (kg / cm2): en az 70 kg / cm2;   ÇAP: en fazla 600 mm.

Valf bandı yapmak için bobinler: kraft kağıdı, yoğunluk (kg / cm2): en az 70 kg / cm2;  ÇAP: en fazla 400 mm.

Bobin makaraya sarılır, iç çap mm: 76 mm.

Bir bobinde Kraft kağıt sarma yoğunluğu: yüksek.

Tutkal :

Nişasta bazlı.

Flekso Baskı Boya Malzemesi :

su bazlı.

Çimento Torbası Üretim  Hattı Tüber ve Torba parametreleri:

Açık torba :

Uzunluğu (B ölçüsü, Şekil 1), mm: 450-1100

Genişlik (B ölçüsü, Boyut 1,), mm: 340-500

Alt genişliği (B ölçüsü, Şekil 3), mm: 90-160

Açılmış valf torbası

Uzunluğu (B ölçüsü, Şekil 1), mm: 540-1100

Genişlik (B ölçüsü, 1), mm: 340-500

Alt genişliği (B ölçüsü, 2), mm:90-160

Torba taban merkezleri arasındaki mesafe (boyutu B2, Şekil 2), aa: 300mm üzeri  700 mm  için

BOTTOMER MAKİNE VALF ŞEKLİ :

Ekipman Tüp şekilli katmanlı tüberlere 4 tip valf üretip yapıştırır.

*Tek parça Kraft kağıdı  Valf A ekseni boyunca kaydırma imkanı

*Takviyeli tüber şeklinde : Tek parça Kraft kağıdı  Valf A ekseni boyunca kaydırma imkanı

*Takviyeli tüber basit şeklinde : Tek parça Kraft kağıdı tüber ultrasonik yapıştırma

• İki parça  Tüp – polimerik tabakalı kraft kağıt
  Yükseltici bant – kraft kağıdı

BOTTOMER MACHINE KOMPONENTLER :
Boru döşeme bölümleri, adet: 1
Otomatik yüksek hızlı tüp besleme ünitesi, adet: 1 Serisi DU
Borular hizalama bölümü, adet: 1 Serisi DU
Çentik açma ve çapraz skorlama bölümü, adet: 1
“Zarf” biçimlendirme ve vana montaj bölümü, adet: 1
Fleksografi, alt bant yapımı ve yapıştırma bölümü, adet: 1
Basın-konveyör, adet: 1
Giriş tepsisi, adet; 1
Tutkal haznesi, adet: 2
Tutkal pompası, adet: 1

Ek donanımlar:
.Hava kompresörü
. Çalışma basıncı, atm: 6-12
Verimlilik, ltr / dak: en az 350
. Alıcı, ltr: 100
Bobin kesici
.Winding yoğunluğu: yüksek
.Kaldırma kamyonu
. Kaldırma kapasitesi, kg: 2000
. Tutkal yapma cihazı
Tank, ltr: 200
