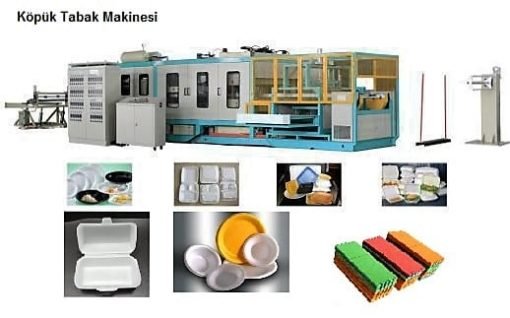

KÖPÜK TABAK MAKİNESİ

POLİSTREN ( PS ) KÖPÜK TABAK MAKİNASI

Köpük Forming Makinası Genel Özelliği ：

Firmamız tarafından tasarlanan şekillendirme ve kesme dahil bu full otomatik makine çok güçlü bir tasarımdır. Ana amacı şekillendirme olan makinemiz vakum pres şekillendirme yanı sıra sentetik şekillendirme kabiliyetine de sahiptir. Plastik levha türlerini şekillendirmek için de kullanılabilir. Bu makine grup güvenilirlik derecesinde , istikrarlı, geniş şekillendirme alanına sahip, yüksek üretim ve otomatik fonksiyonlara sahiptir. PLC kontrolü benimser. Makinede ana malzeme olarak PSP şekillendirme yapabilirsiniz.
Yemek kapları, yiyecek ve içecek kapları üretmek için kullanılan materyal, tepsi, kase, bardak vb malzemeleri şekillendirilmesi, kesilmesi, istiflenmesi , aynı makinede yapılır .
Etkin bir maliyet avantajı emek yoğunluğunu düşürmekte üretim maliyetini azaltmaktadır.
Üretim sürecini oluşturan makinenin içine köpük levha yerleştirdikten sonra ürün ve fire arka kısmından çıkacaktır.

KÖPÜK TABAK İMALATI NASIL YAPILIR:

1. Çalışma Alanı İhtiyaçları :

1.Voltaj : 380V frk. 50 HZ

2. üretim verimliliği : 3-5 s/kalıp
3. Kurulu Güç : (yaklaşık ):168KW
4. Makine Ağırlığı (yaklaşık ): 16 Ton
5. Montaj Boyutları : 12 metre ×2 metre × 2.6 metre

6. Hava Kompresorü : 0.4～0.7 m3/ dakika ,0.7 Mpa

7. Soğutma Suyu : 1 ton / saat

2. MAKİNE AKSAMLARI GENEL GİLGİLER

1. Besleme Sarıcısı ：

Fotoelektrik sviç kontrollü otomatik besleme Motoru: 0.75kw ( dişli motor)

2. Vakum Forming unitesi : Vakum şekillendirme

Max. şekillendirme alanı : 1000mm×1100mm（ Müşteri tercihine göre）
Şekillendirme Basıncı : 20 ton

Maximum Şekillendirme Tabanı (ürün derinliği) : 80 mm ( 8 cm derinliğine kadar)

Şekillendirme Tipi : Vakum, baskı (pres), kalıp, kapsamlıdır.
Şekillendirme Yağ pompa motoru: 7.5 KW X 2 set

Vakum tank: 50Litre X 2 adet
Isıtma Alanı : 52 adet

Isıtıcı (Özellikleri : 240mmX60mm voltaj: 380v, güç : 650W)
Isıtma Gücü : 128 KW

Döküm kalıbı tablasının hareketi, hidrolik basınç ile tahrik edilir. Dört ayağı (Ф70 mm çapında) direksiyon kalıp tablosu şeklindedir. İki sıralı zincir, köpük levha transferi için kullanılır ve zincirin genişliği ayarlanabilir. 5.5kW servo motor tarafından tahrik edilir. Yüksek hızlı ve hassas köpük levha transferi yapar. Yukarı ve aşağı yönlü saptırma plakası şeklinde taşınır ve su ile soğutulur.

3 . Kesme Ünitesi

Max. Kesim Basıncı : 120 ton

Kesme Tipi : hidrolik kesme sistem

Kesim Yağ Pompası Motoru : 11 KW

4．Otomatik İstifleme Ünitesi :

İstifleme sistem: PLC kontrol, otomatik istif, otomatik sayıcı, otomatik kaldırma

Bitmiş Ürün Toplama tabla panosu: 2 adet (kayışlı konveyor)

Hareketli Sarma Ünitesi : fotoelektrik anahtar otomatik kontrol, motor gücü: 0.75KW

5. Artık Toplayıcı Ünite

1. Control mode：photoelectric switch contro

2. Collection methods：0.55kw cycloid speed reducer

Dokunmatik Ekran : multicolor

Vakum pompası : 7.5kw, döngülü su sistemi

tabakanın girişi için konsol , Şekillendirilmemiş PSP yerleştirme ünitesi, PSP levhanın beslenmesi otomatik olarak silindir ile tahrik edilir. lastik kaplı merdane levhanın sarılması için kullanılır. Fotoelektrik kontrolü, ve bir seferde iki makara levha koyulailir. Döngülü kullanım mevcuttur.
