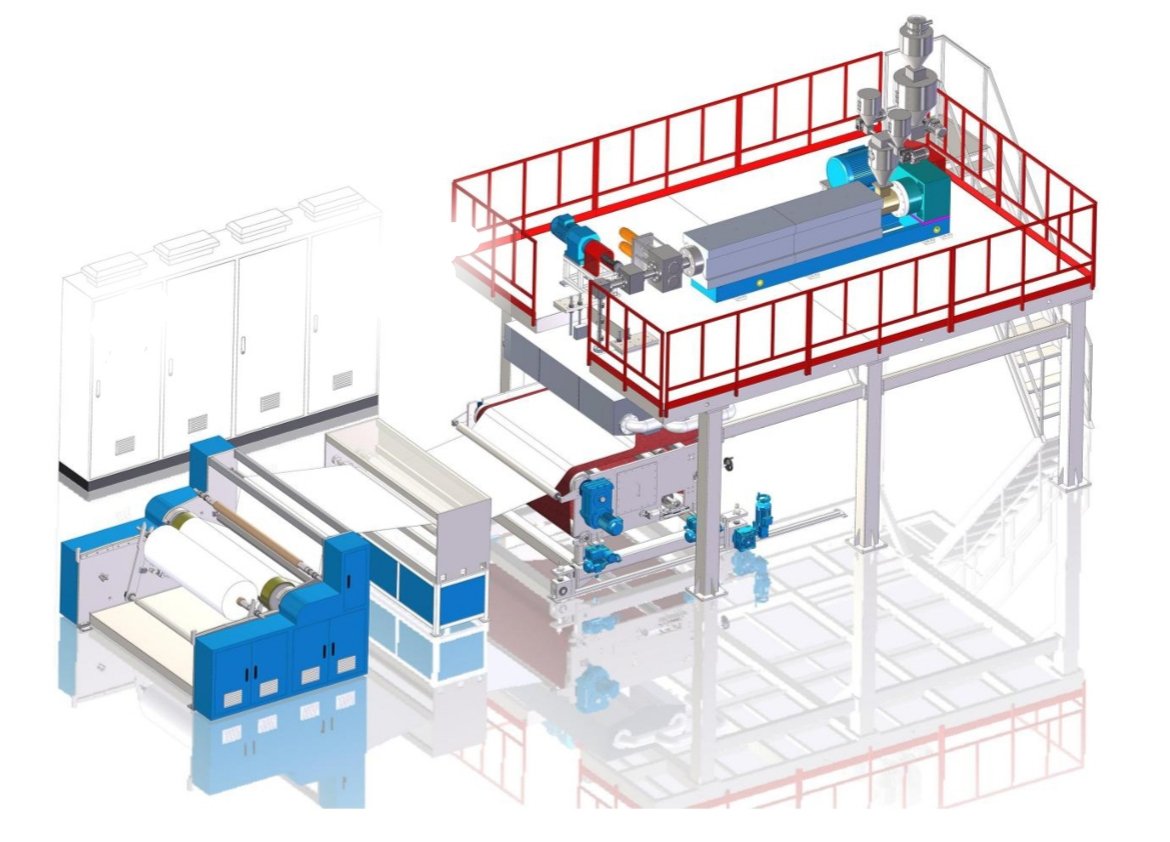

Meltblown Maske Filtre Kumaşı Üretim Makinesi

Maske Filtre Kumaşı Üretim Hattı :
Makine Adı : PP Meltblown Üretim Hattı
Fiyat : 598600 USD ( KDV DAHİL)
Teslim şekli: Sandıklı Konteyner ile iş yerine
Teslimat süresi: Peşinat sonrası 95 gün
Ödeme: %50 T/T peşinat ödemesi, sevkiyat öncesi T/T tarafından %40, Teslim Sırasında %10
Test: Hammadde çeşidiniz ile Çin fabrikada test
Garanti: bir yıl
Teklif Geçerlilik süresi : 7 Gün
Kullanım koşulu

Ürünün adı malzemeler,Maske filtre malzemesi

Uygun malzeme
PP chip: MFI =1200~1800;

Finished plate specification
width: 800mm

Weight range 15-80g/m2 (Bu da 2006’da 25g/m2 2010-2011 ürün 25g/m2 veya üzerinde dayanır, genişlik 700mm dayanmaktadır)

Üretim kapasitesi 300-400 kg/Gün
En yüksek mekanik hız 50m/Dk

Lif inceliği 2-5μmikron

Komfigürasyon
名称Name Miktar Not
1、自动配料计量上料装置
Otomatik malzeme dozajlama sistemi 1台1 unit
2、吸料装置
Emme cihazı 1台1 unit
3、螺杆挤出机
Vida ekstrüder 1台1 unit
4、换网器
Ekran değiştirici 1台1 unit
5、计量泵
Dişli pompası 1台1 unit
6、熔体管道
Melt borusu 1台1 unit
7、组合式熔喷模头
Kombine meltblown -dış kalıp kafası 1台1 unit
6、工艺热空气系统
Sıcak-Hava sistemi 1台1 unit
9、空气加热机
Hava ısıtıcı 1台1 unit
10、抽吸风机
Emme fanı 1台1 unit
11、连接风管
Bağlantı kanalı 1套1 set
12、接收成网机
Filtre Alıcı 1台1 unit
13、自动分切收卷机
Otomatik kesme ve sarma makinesi 1台1 unit
14、电器控制系统
Electrik kontrol sistemi 1套1 set
15、驻极处理设备
Elektret Terapi ünite 1台1 unit
16、熔喷模头清洗装置
Die kafa temizleme de 1台1 unit

I．详细技术配置
Detailed technical specification
1、自动配料计量上料装置Otomatik malzeme dozaj sistemi
原料温度
Malzeme sıcaklık kontrol 所有原料常温80度以下
Tüm hammadde sıcaklığı 80 derecenin altında olmalıdır
原料性质
Malzeme durumu 所有原料为颗粒状
Tüm hammadde granüll olmalı
安装位置
Kurulum konumu aynı zamanda otomatik dozajlama sistemi kurulum çerçevesi ile donatılmış
上料方式
Malzeme giriş yolu 高度不超过5米，水平不超过8米。根据每台自动称配好上料机
Yüksekliği 5metreden az, denge 8m’den az. Malzeme giriş sistemi her malzeme dozaj sistemine göre sağlanmalıdır. Hazne müşteri tarafından sağlanacaktır, tüm borular üretici tarafından sağlanacaktır.
2- Emme cihazı
吸料能力
Emme kapasitesi 100Kg/saat
电机功率
Motor gücü 2.2KW
3、Vidalı ekstrüder
螺杆机筒vida ve Kovanı
材质Malzeme 38CrMoAlA
渗氮深度Nitride tabaka kalınlığı 0.5-0.7mm
螺杆硬度vida sertliği HV>=740
机筒硬度 namlu sertliği HV>=940
长径比 L/D 30:1
螺杆直径 Vida çapı 55mm
机筒加热区 Kovan için ısıtma bölgeleri 5区5bölge
总加热功率Toplam ısıtma gücü 约15KW
加热方式 Isıtma yöntemi 铸铝加热 Seramik ısıtma
驱动 Sürücü
电机Motor 交流（WEG巴西品牌） AC Motor WEG Marka
调速器 Governor Hız ABB governor
电机功率 Sürücü Gücü 11KW
减速箱Şanzıman
箱体材质Ana malzemesi QT200
齿轮形式Dişli tipi 斜齿轮Helisel Dişli
齿轮材质Dişli malzeme 20CrMnTi
齿轮表面热处理Dişli yüzeyinin ısıl işlem
Söndürme
推力轴承Rulmanlar 国产优质轴承Çin ünlü yatak markası
润滑系统Yağlama sistemi 压力润滑系统Pres sistemi
冷却系统Soğutma Sistemi 内冷却和强制循环冷却Dahili soğutma ve zorunlu sirkülasyon soğutma
转速Dönme Hızı 20-80r/Dak.
机筒外面带保温外罩Isı koruma kapağı ile namlu dışında
4、换网器Ekran değişikliği ( Filtre değiştirici)
结构形式Yapısı 双工位板式 plaka tipi, çift çalışma yeri non-stop otomatik değiştirici, yatay
换网驱动Ekran değiştirme sürücüsü 液压系统，手动控制Hidrolik sistem, manual Denetim
压力传感器Basınç sensörü 采用国产成都先达品牌 Çin ünlü markası
5、计量泵Melt pompası
产地 Menşei 中国 made in China
Özelliği 50CC
交流变频控制 AC inverter kontrolü 丹麦丹佛斯变频控制
Danimarka Danfoss invertör denetleyicisi
驱动Sürücü 美国FALK变频减速电机 USA FALK marka Inverter motor
驱动电机功率 motor Güç 2.2 KW
压力传感器basınç sensörü 泵前意大利杰弗伦品牌，网前泵后国产品牌
Öncesi, melt Pompası：İtalyan Gefran markası
Ekran değiştiriciden önce & melt pompası sonra: SAND Marka
6、熔体管道Melt borusu
材质Malzeme 无缝不锈钢钢管Dikişsiz paslanmaz çelik boru
加热方式Isıtma tipi 电加热 elektrikli ısıtıcı
保温形式Yalıtım tipi 岩棉+不锈钢外保温
Taş yünü+paslanmaz çelik dış yalıtım
7、组合式熔喷模头Kombine melt-kalıp kafa dışı
材质 Malzeme 1Cr17Ni2
模头长度 Kalıp kafa uzunluğu 900mm
开孔长度 delik genişliği 800mm
喷丝孔直径 Nozul delik çapı 0.3mm
喷丝孔长径比 Spinneret delik uzunluğu çap oranı 10:1
加热功率 Isı gücü 10KW
配孔径0.3mm喷丝板1套，Gözenek çapı 0.3mm spineret 1set.喷丝板将熔体转变成细流，经高温高速气流牵伸后，形成超细纤维。Spinneret bir mikrofiber oluşturmak için yüksek sıcak jet akım tarafından ince bir oluk, içine melte dönüştürür.
8、工艺热空气系统：Sıcak hava sistemi
进口流量 Akışı 11m3/dak.
功率 Güç 30KW
9、空气加热机Hava ısıtıcı
加热功率 Isıtma gücü 100KW
罐体及输送管道材质materyal tank ve tüp 不锈钢paslanmaz çelik
sıcak tutucu Çıkışı, paslanmaz yalıtım tabakası kullanımı ;
Kök Fan Havayı istenilen işlem aralığına getirmek için yüksek basınçlı hava sağlanır ve sürücü tarafından kolayca değiştirilebilir.
provide high pressure air to make the draft air speed to the scope of the technical requirements by frequency converter, roots b l ower can eas i l y change the output of the a i r flow.
Hava ısıtma tankı Kök fanından çıkan hava çıkışı, sürecin gerekli sıcaklığını karşılayacak şekilde ısıtılır.
Roots blower air heating pot: the output of the heated air, in order to achieve the temperature of the process requirement.
10、抽吸风机Emme fanı
抽吸风量 emme havası 25380m3/min
功率 Güç 30KW
11、连接风管Bağlanma
材质 Malzeme 不锈钢paslanmaz çelik
12、接收成网机Filtre Alıcı makinesi
线速度 Hız 0-50m/min
网帘材质perde filtre malzeme PA
网帘形式 filtre alma değişim Çakışırken yapılar
喷丝调节距离 Spinneret mesafe ayarı ±150mm
安装形式Form yükleme Düzey seviye kaydırılarak
驱动动率 Sürücü gücü 3.7KW
13、自动分切收卷机Otomatik kesme ve sarma makinesi
线速度 Hız 0-50m/dak
切边装置Kenar kesme ünitesi 5把圆刀，可调，5set dairesel bıçak, konumu ayarlanabilir.
传动Sürücü 电机değişken frekanslı motor
功率 Güç 1.5KW
气胀轴 Mil 纸管内芯3英寸
Çekirdek mili 3 inç
14、电器控制系统Elektrik kontrol sistemi
操作屏Çalışma ekranı 西门子 Siemens Veya diğer kalite marka
PLC 西门子Siemens Veya diğer kalite marka
变频器Invertör ABB Veya diğer kalite marka
接触器kontaktor 施耐德SCHNEIDER Veya diğer kalite marka
继电器Röle 日本和泉IDEC Japon Veya diğer kalite marka
低压断路器Düşük voltaj kesici 施耐德SCHNEIDER veya diğer kalite marka
空气开关Hava düğmesi 施耐德SCHNEIDER veya diğer kalite marka
按钮﹑开关指示灯Buton & gösterge ışığı 施耐德SCHNEIDER veya diğer kalite marka
显示表Gösterge gage 奥托尼克斯AUTONICS Kore veya diğer kalite marka
15、İstasyon tabanlı işleme ekipmanları Electret treater
Giriş gerilimi – Input voltage 220V/50HZ
Maksimum çıkış gerilimi – Maximum output voltage 40KV
İşleme genişliği – Hand width 800mm
16、熔喷模头清洗装置Die kafa temizleme cihazı
煅烧炉尺寸kalsinatör boyutu Φ400×1200
加热功率Isıtma gücü 11KW
Ultrasonik temizleyici 1.5KW

备件清单Yedek parça Listesi
Ekstrüder ısıtma halkası Extruder heater 1件 1pcs
Termokupl Thermocouple 5件 5 pcs
Vida kaldırma aracı -Tools for taking out screw 1套 1 set
Solenoid vanalar – Elektromanyetik vana 2个 2 pcs
Kontaktörler Kontaktör 2个 2 pcs
继电器Röle 2个 2 pcs
空气开关hava anahtarı 2个 2 pcs
换网器加热棒 ekran değiştirici ısıtıcı 6 个 6 pcs
计量泵加热棒melt Pompa ısıtıcı 4 个 4pcs

Ⅳ、服务承诺Performans taahhüdü :
1. 发货之前，设备会在卖方工厂进行试车，买方提供原料或者支持原料费。
Üretim hattı satıcının fabrikasında test edilecek, alıcı test incelemek için davet edilecektir. Test hammaddesi hazırlanmalıdır veya alıcı tarafından ödenmelidir.
2.卖方会向买方方派技术人员1-2人指导安装、调试设备,并提供操作培训. 往返机票，住宿，交通费由买 方承担。
Tedarikçi, üretim hattını kurmak ve devreye almak için alıcının fabrikasına 1 veya 2 mühendis gönderecek ve eğitimi alıcının çalışanlarına verecek. Uçak bileti, konaklama, yol ücreti alıcı tarafından ödenmelidir.
3. 卖方提供整套技术支持资料及相关电器图纸 (英文)
Satıcı, teknik destek belgelerinin tamamını ve İngilizce yazılmış elektrik bileşenlerinin göreceli çizimlerini sağlar.

4.定做方根据提供的地基安装图,自备辅助设施,做好设备安装的前期准备工作；水、电、气路根据安装图的要求铺设至指定位置,备齐生产所需的所有材料.
Makine alıcının fabrikasına teslim edildikten sonra, satın almak tesisi hazırlamalı, su, elektrik, hava , satıcı tarafından sağlanan temel çizim, daha sonra tüm hazırlık hazır olduğunda kurulum için mühendis göndermek için alıcı bilgilendirmelidir. .
