PROFESYONEL XPS Üretim Hattı Teknik Verileri
İçindekiler
1-İşleme Malzemeleri ve Ürün Verileri
2-Fabrika Gereksinimleri
3-Ürün listesi
4-Ana Bileşenin Teknik Şartnamesi
5-Fiyat
6-Ödeme koşulu
7- Teslimat zamanı
8-Kurulum ve eğitim
İşleme Malzemeleri ve Ürün Verileri

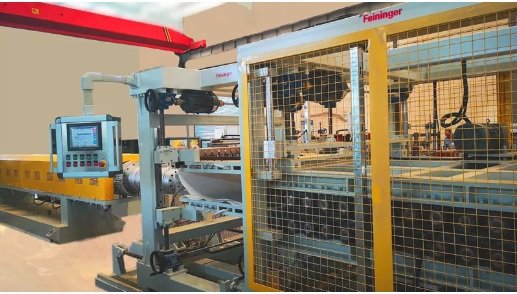

Üretimin Adı: XPS Köpük Levha Üretim Hattı
Üretim hattı tipi: FS75T/200C
İşleme malzemeleri: GPPS (%100 geri dönüştürülmüş GPPS mevcuttur)
Köpük maddesi: CO2+Etanol+Freon
Ekstrüzyon Kapasitesi: 400 kg/saat- 600kg/saat
Yoğunluk: 28-45 kg/m3
XPS Levha boyutu:
Genişlik: 600mm
Uzunluk: 1250 mm-2000 mm
| Gaz | Kalınlık |
| CO2+Ethanol | 20-60mm |
| CO2+Ethanol+Freon | 20-100mm |
Normal formülasyon:
Bileşen Oran Hakkında
PS 100
Köpük maddesi 6~12
Çekirdeklenme ajanı 0.4~1.0
Masterbatch 0,05~2
Katkı maddeleri (alev geciktirici 0,1~6 )
Yukarıdaki formülasyon sadece ham maddenin hazırlanmasına ilişkin referans içindir.
Fabrika Gereksinimleri:
Güç: 400 KVA, 3 faz, 380V, 50Hz
Normal çalışma gücü: 150-200 KW Saatlik
Sıkıştırılmış Gaz: 5-6 bar, 1,5 m3/dk
Su: 2,5~4 bar, 25m3/saat (soğutma kulesi kapasitesi)
Zemin alanı: 60m X10m x 8m (bu temel gereksinimdir)
Temel: sağlam taban ≥15 cm takviyeli çimento (önerilir)
Gerekli işgücü: 5 kişi/vardiya (bir süpervizör dahil) (3 vardiya/gün önerilir)
Ortam durumu:
Işıklı, ortam sıcaklığı 0 ℃ üzerinde olmalıdır
Cebri hava akımı, duvarda ve çatıda havalandırmalı.
Tüm makineler uygun şekilde topraklanmalıdır.
FİYAT LİSTESİ
| N | TANIM | adet | FİYAT (USD) | TOPLAM (USD) |
| 1 | Altı İstasyonlu Otomatik Dozajlamalı Besleme Sistemi | 1 TAKIM | 65000.00 | 65000.00 |
| 2 | Birincil Extrude : 75 mm Çift vidalı Ekstruder | 1 TAKIM | 297000.00 | 297000.00 |
| Şişirici Madde Ölçüm Sistemi (CO2+etanol+Freon) | ||||
| Hidrolik Elek Değiştirici | ||||
| İkincil Extrude : 200 Tek Vidalı Ekstruder (yağ ısıtma ve soğutma) | ||||
| Statik mikser | ||||
| 3 | Pano Kalibratörü ve Çok Silindirli Çekme Sistemi | 1 TAKIM | 28000.00 | 28000.00 |
| 4 | Soğutma Silindiri (4x6m, İlk 75) | 1 TAKIM | 4000.00 | 4000.00 |
| 5 | 600 mm SS-kenar Freze Makinesi & SL-kenar Kırpma Makinesi | 1 TAKIM | 28000.00 | 28000.00 |
| 6 | İkinci Tek Çekme Makinası Ø275x1400mm | 1 TAKIM | 5000.00 | 5000.00 |
| 7 | 600mm Çapraz Kesim Makinası (Bıçaklı) | 1 TAKIM | 24000.00 | 24000.00 |
| 8 | Sürücü Silindirleri | 1 TAKIM | 5000.00 | 5000.00 |
| 9 | Yatay İtme ve Kenar Düzeltme Sistemi (SL) (Uzunluk 1180-2000mm) | 1 TAKIM | 26000.00 | 26000.00 |
| 10 | 600mm Otomatik İstifleme Makinası | 1 TAKIM | 35000.00 | 35000.00 |
| 11 | 600mm Otomatik Paketleme Makinası | 1 TAKIM | 35000.00 | 35000.00 |
| 12 | Elektrik Kontrol Sistemi | 1 TAKIM | 52000.00 | 52000.00 |
| FOB NANJING TESLİM | TOPLAM | 604000.00 | ||
| MakiMart Pazarlığından Sonra | indirim | 48000.00 | ||
| FOB NANJING SON FİYAT | Amerikan Doları | 556000.00 | ||
Ürün listesi
Ana Bileşen Teknik Şartnamesi / Ana Bileşen Teknik Şartnamesi
Altı İstasyonlu Otomatik Dozaj Besleme Sistemi (Çin Markası)
| Ana Gövde Çerçeve : Paslanmaz çelik silo, monte edilebilir yapı, yerinde kaynaklı, merdiven ve korkuluklarla donatılmıştır. | ||
|
Vakum Besleme Sistemi: 1. Tüm istasyonlar için Otomatik Entegre Malzeme Yükleme Sistemi / tüm hammaddeler merkezi besleme sistemi ile donatılmıştır 2. Paslanmaz çelik boru ile donatılmış / Paslanmaz çelik boru ile donatılmış | ||
|
Ağırlıklı Ağırlıksız tartım ve Dozlama Bölümü / 1. Altı istasyon, toplam besleme miktarı 400-1000 kg/saat /6 komponent besleme, toplam besleme miktarı 400-1000 kg/s’dir. 2. Her istasyonun bağımsız bir ağırlıklı & ağırlıksız tartım ve dozaj cihazı vardır.
3.Dozlama doğruluğu / ölçüm doğruluğu: ±%0,5 4. Dozlama hunisi esnek bağlantıdır, hava tahliyesi ve filtreleme cihazı ile entegredir, toz sızıntısını önler, ekstruder ile kilitlenir. 5. Toz besleme istasyonu için, bir anti-Bridge cihazı eşleştirin. / Toz besleme istasyonu için, bir anti-bridge cihazı ekleyin. | ||
| İstasyonların Özellikleri /6 Bileşenlerin ayrıntılı açıklaması İstasyon No.1 İstasyon No.2 İstasyon No.3 İstasyon No.4 İstasyon No.5 İstasyon No.6 |
Dozlama Aralığı Dozlama Malzemeleri/geçerli malzeme türü 100-600kg/s Peletler/Peletler (GPPS) 100-600kg/s Pelet/Pelet (GPPS ) 100-600kg/s Pelet/Pelet (GPPS ) 8-50kg/s Peletler/granüller (Yangın geciktirici/alev geciktirici) 4-20kg/s Peletler/granüller (Talk/talk pudrası) 2-20kg/s Peletler/granüller (Ana parti/renkli masterbatch) | |
|
Kontrol Ünitesi : 1. Patlamaya dayanıklı kontrol kabini /Müşteri sahası kurulumuna göre 2.İletişim yöntemi: Modbus/Devicenet. | ||
Birincil Ø75 Çift Vidalı Ekstruder :
| Model: | TE75 Çift Vidalı Ekstruder |
| Sürüş kısmı/tahrik kısmı: motor/motor marka/marka |
110KW AC motor 380V 60Hz WANNAN |
| Dişli kutusu/dişli kutusu marka/marka |
Çin markası Yüksek Torklu Dişli kutusu / yüksek torklu dişli kutusu Sertleştirilmiş Dişli kutusu/sertleştirilmiş dişli kutusu Helisel dişli şanzıman/ helisel dişli şanzıman Ayrı yağlama sistemi dahil/ayrı yağlama sistemi Yağ soğutma (150# veya 220#)/yağ soğutma (150# veya 220#) Dış soğutma sistemi (soğutma ortamı: çevrim suyu) / harici soğutma sistemi (soğutma fiyatı kalite: çevrim suyu) |
| Karıştırma Ünitesi Vidanın L:D’si /En Boy Oranı Vida malzemeleri/vida malzemesi |
Ø75mm Vidalı karıştırma elemanlarının özel tasarımı/özel dişli tasarımı 36:1 W6542# Çelik |
| namlu/vida Namlu/varil malzemesi malzemesi Isıtma tipi/ısıtma tipi Soğutma Yüksek basınç koruyucusu/yüksek voltaj koruması | 30MPa basınca dayanıklı / 30Mpa basınca dayanabilir 38CrMoAlA Nitrifiye işlemi/ Nitrürleme işlemi Elektrikli ısıtma yöntemi ile alüminyum döküm ısıtma halkaları /Dökme alüminyum ısıtma halkası, elektrikli ısıtma besleme bölümü ceket varil soğutma /besleme bölümü ceket soğutma Ekstruder bağlantı parçasında patlama yüksek basınç koruyucusu – 35MPa. / Bağlantı bölümünde patlatma vanasını 35MPa olarak ayarlayın |
| Kontrol Sistemi/Kontrol Sistemi | Frekans çevirici kontrolü/ frekans dönüştürme kontrolü Dokunmatik panel işlemi/dokunmatik ekran işlemi Aşırı akım kilitleme koruması/aşırı akım koruması Aşırı basınç kilitleme koruması/aşırı gerilim koruması |
Şişirme Maddesi Ölçüm Sistemi/ Şişirme Maddesi Ölçüm Sistemi
| CO2 Enjeksiyon ve Ölçüm ünitesi 1. Temel teknik veriler/temel parametreler Madde: Sıvı Sıcaklığı/sıcaklığı Nominal Akış/nominal akış | CO2 -20°C 52L/saat |
|
2. CO2 Supercharge istasyonu /CO2 booster istasyonu Giriş basıncı/ giriş basıncı Çıkış basıncı/giriş basıncı motor/motor |
1.8-2.2Mpa 6-10Mpa 7.5KW, Patlamaya dayanıklı |
| 3. CO2 Dozaj pompası /CO2 dozaj pompası tip Motor: Maksimum çıkış basıncı/maksimum çıkış basıncı |
Çift kafalı dalgıç pompa 3KW, 380V, Patlamaya dayanıklı 40Mpa |
| 4.Mess Akış Ölçer/kütle akış ölçer marka/marka Ölçüm doğruluğu/ölçüm doğruluğu |
TRICOR (Almanya markası) ±%0,5 |
|
Etanol Enjeksiyon ve Ölçüm ünitesi 1. Temel teknik veriler/temel parametreler Medya/Medya Nominal Akış/nominal akış | etanol/alkol 52 L/saat |
| 2. Dozlama pompası tip/tip Motor: Maksimum çıkış basıncı/maksimum çıkış basıncı |
Çift kafalı dalgıç pompa 3KW, 380V, Patlamaya dayanıklı 40Mpa |
| 3.Mess Akış Ölçer/kütle akış ölçer marka/marka Ölçüm doğruluğu/ölçüm doğruluğu |
TRICOR (Almanya markası) ±%0,5 |
|
Freon gazı Enjeksiyon ve Ölçüm ünitesi 1. Temel teknik veriler/temel parametreler Madde Nominal Akış/nominal akış | üçüncü gaz 72 litre/saat |
| 2. Freon Ölçüm pompası /DME ölçüm pompası tip/tip Motor: Maksimum çıkış basıncı/maksimum çıkış basıncı |
Çift kafalı dalgıç pompa 3KW, 380V, Patlamaya dayanıklı 40Mpa |
| Kütle Akış Ölçer/kütle akış ölçer marka/marka Ölçüm doğruluğu/ölçüm doğruluğu |
TRICOR (Almanya markası) ±%0,5 |
Hidrolik Ekran Değiştirici/hidrolik ekran değiştirici
| Teknik veriler Sürücü Ortamı Yağ pompası motoru/yağ pompası motoru Yağ/yağ çalışma basıncının çalışma basıncı Yağ pompası/ akışının Nominal Akışı Basınç farkı | 46# Hidrolik yağ/hidrolik yağ 2,2 kW 10-15Mpa 10L/dak 10Mpa |
| Özellikler Ön ve son b net ön net arka basınç sensörü Dairesel elek değiştirme/dolaşımlı elek değiştirici Kesintisiz ekran değiştirme/ kesintisiz ekran değiştirme Kararlı basınç | |
İkincil Ø200 Tek Vidalı Ekstruder ve Kontrol Sistemi / No. 2 200 Tek Vidalı Ekstruder ve Kontrol Sistemi
| Model/Model: | SE200 Tek Vidalı Ekstruder |
| Sürüş kısmı/tahrik kısmı: motor/motor Motor markası/motor markası |
90KW AC motor 380V 50Hz WANNAN/Wannan |
| Dişli kutusu/dişli kutusu | Çin markası Sertleştirilmiş Dişli kutusu Helisel dişli şanzıman Kömürleştirme işlemi/ karbonizasyon Cebri yağlama sistemi dahil/zorla yağlama sistemi Yağ soğutma (150# veya 220#)/yağ soğutma (150# veya 220#) Dış soğutma sistemi (soğutma ortamı: çevrim suyu) / harici soğutma sistemi (soğutma fiyatı kalite: çevrim suyu) |
| Vida ve Namlu / Vida ve Namlu vida / vida
Vida/vida malzemesi malzemeleri: varil/varil Namlu/varil malzemesi malzemesi |
Ø200mm L/D: 36:1 Vida dişinin özel tasarımı 38CrMoAlA , nitrasyon işlemli 25Mpa’lık bir basınca karşı dayanıklı 38CrMoAIA |
| Isıtma & Soğutma / ısıtma ve soğutma bölümü Isıtma ve Soğutma tipi/ısıtma ve soğutma Bölme |
Sıcaklık kontrol cihazı / yağ sıcaklığı kontrolü Namluda 4 bölme, vidada 1 bölme Sıcaklık kontrol cihazı gücü: 36KW x4 zon 30KW x1 |
| Kontrol Sistemi | Frekans çevirici kontrolü Dokunmatik panel işlemi Sıcaklık kontrolörü dijital ayarı Aşırı akım kilitleme koruması Aşırı basınç kilitleme koruması |
Statik Karıştırıcı
| ModelModel: Malzeme: Karot bıçağı miktarı Isıtma ve Soğutma tipi Sıcaklık kontrol cihazı gücü | DG200 SS304 4 tane Sıcaklık kontrol cihazı / yağ sıcaklığı kontrolü ile yağ 9KW |
|
Açıklama Tek tip malzeme sıcaklığı, malzeme rengi, viskozite akışı sağlayın, yüksek kaliteli ürün . /Ürünün yüksek kaliteli görünümünü ve stabilitesini sağlamak için karıştırılan malzemelerin homojen sıcaklık, renk ve viskozitesini sağlar Gürültü yok, arıza yok, kolay kurulum. Enerji tasarrufu, yerden tasarruf, anında karıştırma. | |
Sıcaklık Denetleyicili/kalıplı Yuva Kalıbı (sıcaklık denetleyicisi dahil)
| Slot kalıp modeli -1 Slot kalıbı modeli -2 | Genişlik 300mm (25-50mm kalınlığında 600mm XPS levha üretimi için Genişlik 280mm (50-100mm kalınlığında 600mm XPS levha üretimi |
| Slot kalıp açıklaması/kalıp açıklaması:
Dudak mesafesi Ayarlama yöntemi Akış kanalı tasarımı Sıcaklık kontrol cihazı gücü | 0,4-0,6 mm Kalıp ağzı vidası ile manuel ayar XPS üretimi profesyonel tasarımı basınç düşüşü sabit ve eşittir 9KW x2 |
Pano Kalibratörü & & Çoklu Rulo Çekme Sistemi
| Kart kalibratörü par/tesviye parçası: boyut İleri ve geri hareket eden motor Kaldırma motoru Isıtma gücü Isıtma yöntemi |
1500mm X 800mm 1.1KW 1.5KW x 2 7KW Elektrik ısıtma yöntemi |
| Duble Çekme Parçası Çekiş Makarası motor gücü Yukarı silindirli sürücü yöntemi Silindirli sürme yöntemi |
Ø75X1400mm, 20 adet 3KW Frekans kontrolü Pnömatik/havalı |
Soğutma Silindiri/soğutma silindiri çerçevesi
| Açıklama/Açıklama: soğutma silindiri boyutu soğutma silindiri malzemesi Grup başına uzunluk |
Ø75X1400mm SS/paslanmaz çelik 6 Metre 4 Grup |
600mm Çevrimiçi SS-kenar Frezeleme ve SL-kenar Kırpma Makinesi (Spiral bıçak)
| Geçerli pano genişliği Uygulanabilir levha kalınlığı Kare kenar frezeleme parçası Kesici Kesici motoru Kenar düzeltme parçası / yivli kısım motor Kesinlik Bıçak malzemesi Kanal açma derinliği Kanal açma genişliği | 600mm 20-100mm 2 set spiral freze bıçağı 7.5KW 3KW ±1mm Alaşımlı bıçak ayarlanabilir 15mm |
| Açıklama/Açıklama: Alaşımlı bıçak dayanıklıdır, serttir ve bıçağa toz yapışmaz. Öğütme veya düzeltme tozu, doğrudan toz toplama cihazı tarafından emilebilir. / Kenar frezeleme veya kanal açma için toz, maliyetten tasarruf sağlayan manuel işlem olmaksızın doğrudan vakum cihazı tarafından emilebilir. | |
İkinci Tek Çekme Makinesi
| Makara/ çekiş makarası motor Yukarı silindirli sürüş yöntemi | Ø275X1400mm, 2 adet 3KW Frekans kontrolü Pnömatik/havalı |
| Açıklama/Açıklama Birincil çekiş sistemi ile entegre, frekans invertör kontrolü
ilk çekiş sistemi ile senkronize İstikrarlı çekiş | |
600mm Enine Kesme Makinası(Bıçak)/
| modeli Elektrik gereksinimleri/elektrik gereksinimleri | 600-1200mm genişlik tipi 380V 50HZ AC |
| Kesme Kalınlığı: Kesme Genişliği: Kesme Uzunluğu: Kesme Hassasiyeti: | 20mm-120mm 600mm ≥1180mm ±1mm |
| Platform taşıma ünitesi Sürücü motoru: Kontrol yöntemi: Taşıma bandı Hareketli ray/hareketli kılavuz rayı: Güç aktarım modu : |
4KW, servo motor, Çin markası Servo kontrol 3 PARÇA Çin markası, astar kılavuzu Vida somunu, Çin markası |
| Kesici hareketli ünitesi Kesme Tipi/kesme yöntemi: Sürücü motoru: Kontrol yöntemi: Hareketli kılavuz rayı: Güç aktarım modu: |
Uçan Bıçak Tek Ünite 3KW, servo motor, Çin markası Servo kontrol Çin markası, astar kılavuzu Senkron kayış, Çin markası |
Sürücü Silindirleri
| Uzunluk/uzunluk: Grup miktarı Boyut: motor | 5 metre 1 Grup / 1 grup Ø 75x1400mm 1.1KW, Modeli: BWY12-11-1 |
Yatay İtme ve SL Kenar Kırpma Sistemi (1180-2000mm)
| Açıklama/Açıklama: Uygulanan Genişlik Uygulanan Kalınlık Kesinlik |
1180-2000mm 20mm-100mm ±0,1 mm |
| Nakliye kısmı/ulaşım kısmı: Sürüş yöntemi Ulaşım yöntemi |
motor / motor Eşzamanlı zincir |
| Kenar Kırpma Parçası motor Kesinlik Kırpma aleti malzemeleri/bıçak SL Kesme derinliği SL Kırpma oluğu | 3KW ±0,1 mm Bıçak/alaşımlı bıçak ayarlanabilir 15mm |
Tahrik Silindirleri / Güç Silindirleri
| Uzunluk: Grup miktarı Boyut/Boyut: motor | 5 metre 2 Grup / 2 grup Ø 75x1400mm 1.1KW, Modeli: BWY12-11-1 |
600mm Otomatik İstifleme Ünitesi/Otomatik paletleyici
|
Paletleme levha genişliği Paletleme tahtası uzunluğu Maksimum istifleme yüksekliği Kaldırma hızı/kaldırma hızı | 600mm Maks. 3000mm 500mm±20mm 18 m/s |
| motor | 7.5KW Servo motor 6 set senkron kayış için 0,75KW x 6 |
| Kızılötesi cihaz Mekanik eller Kaldırma silindirleri | 1 takım 2 takım 1 takım |
| Avantajlar: Kızılötesi Cihaz ve Dokunmatik Kontrol Cihazı, doğru konumlandırma ve hassas kontrol sağlar /Kızılötesi cihaz ve dokunmatik cihaz, doğru konumlandırma, sıkı kontrol. / Asansör, iyi bir dengeye ve uzun hizmet ömrüne sahip bir servo motor tarafından kontrol edilir. Yüksek entegrasyon işgücü maliyetini düşürür / Son derece entegre, iş gücünden tasarruf sağlayan, düşük maliyetli, yüksek verimlilik | |
600mm Otomatik Paketleme Sistemi / 600mm genişliğinde otomatik paketleme makinesi
| Elektrik gereksinimleri Gaz gereksinimleri | 380V 50HZ 40KW ≥0,6MPa |
| Uygulanan ürünlerin boyutu | Uzunluk: 1250mm, 2500mm Genişlik: 600mm Kalınlık: standart 500 mm’dir, ancak özel olarak üretilebilir |
| Paketleme hızı/paketleme hızı Ambalaj malzemeleri Paketleme yöntemi | 5-8 paket/dk AÇIK film Altı kenarlı, Otomatik film yapıştırma |
Elektrik Kontrol Sistemi/
|
Elektrik Kontrol Kabini A Kontrol öğeleri/ 4.1—4.7 öğeleri dahil Kabinin boyutu/ 2200mm*1200mm*800mm Patlamaya dayanıklı sınıf patlamaya dayanıklı olmayan/patlamaya dayanıklı olmayan
Ana elektrik bileşenleri Çevirici ABB/SIEMENS Alçak gerilim bileşeni/ SCHNEIDER PLC SIEMENS HMI SİEMENS Basınç sensörü HENENG/diğer Çin markası Sıcaklık sensörü WEIZHENG/diğer Çin markası Akış ölçer sensörü/ TRİKOR Elektrik kontrol kabini B Kontrol aralığı 4.10—4.17 öğeleri dahil Patlamaya dayanıklı sınıf patlamaya dayanıklı olmayan Ana elektrik bileşenleri Çevirici ABB/SIEMENS Alçak gerilim bileşenleri SCHNEIDER PLC SIEMENS’i HMI SIEMENS yakınlık anahtarı LANBAO / diğer Çin markası |
*Biz geliştirilmiş çözümlerde tasarımı, alt tedarikçileri ve özellikleri değiştirme hakkını saklı tutarız .
Fiyat
FOB NANJING 556000.00 USD/SET
Geçerli fiyat teklif tarihinden itibaren 30 gündür.
Ödeme koşulu
Siparişle Üretimden önce %30 peşinat, sevkiyattan önce %70 bakiye ödemesi
Teslimat süresi
Üreticinin fabrikasında ön ödemeyi aldıktan sonra 90 iş günü.
8 Kurulum ve eğitim/
Satıcı, mühendisi makine kurulumu için alıcının fabrikasına gönderecek ve alıcının işçisine makineyi nasıl çalıştıracağını öğretecektir. Alıcı, satıcının mühendisi için uçak bileti, vize ücreti, yol ve yaşam masrafları vb. dahil tüm masrafları karşılamalıdır. Alıcı, satıcının mühendisine 200.00 usd/gün/kişi maaş ödemelidir.
