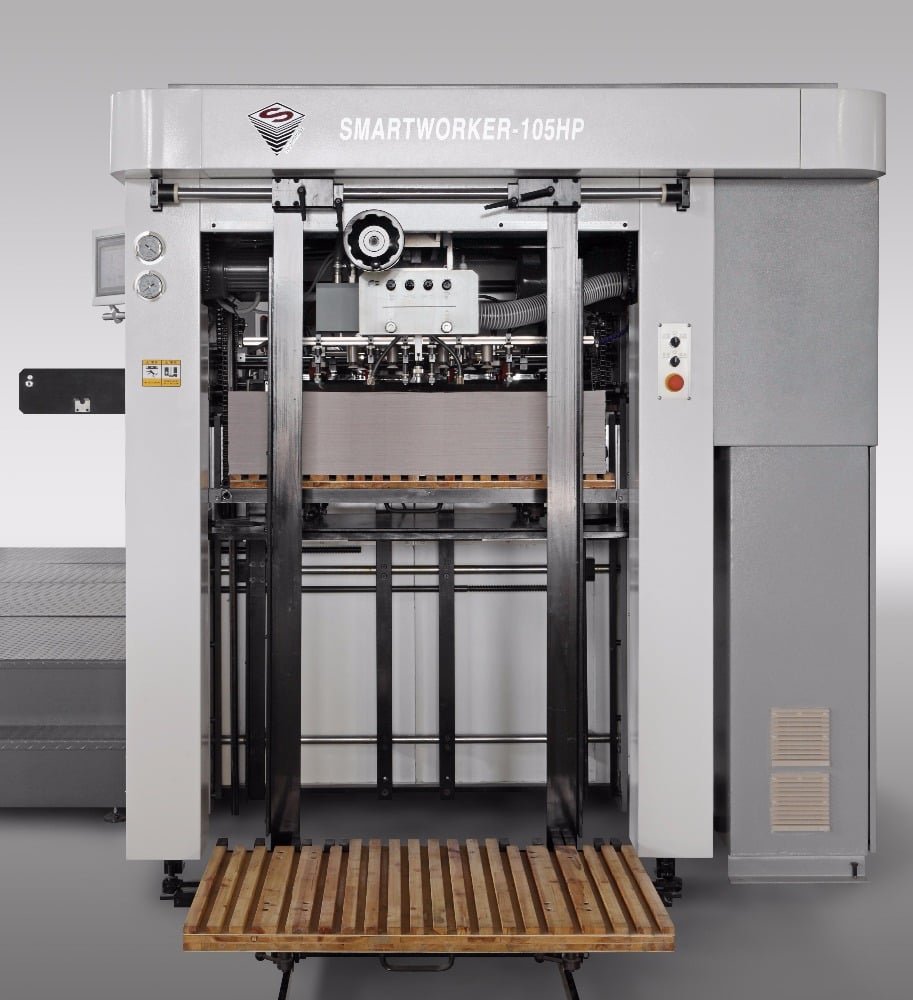

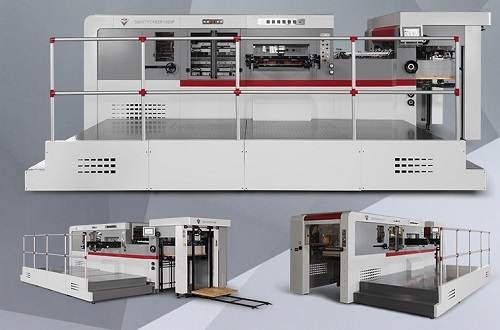

Karton Kutu Kalıp Kesim Makinası :
- SMARTWORKER 105
- MARTWORKER 105P ( ŞABLONLU )
Kalıp Kesim Makinası ; karton, Oluklu mukavva kalıp kesim, etiket kalıp kesim, PVC 、 PP 、 PET (SM-105H / HP） kalıp kesim makinası.
| model Teknik veri | SMARTWORKER-105 | SMARTWORKER-105P |
| Maks. Levha boyutu (mm) | 1050 x 750 | |
| Min. Levha boyutu (mm) | 400 x 370 | |
| Maks. Kesim boyutu (s / h) | 7500 | |
| Kesim hassasiyeti Die | 0.075 ± | |
| Maks. Çalışma basıncı (n) | 250 x 104 | |
| Cabrio ranger （mm） | (Karton 0.08-1.5 / Oluklu mukavva E 、 B) | |
| Kural, s Yükseklik (mm) | 23.8 | |
| Min.Gripper marjı (mm) | 4 | |
| Elektrikli ısıtma sistemi | —- | |
| Besleme hav yüksekliği (mm) | 1350 | |
| Teslimat hav yüksekliği (mm) | 1150 | |
| Ana motor gücü (kW) | 11 | |
| Tam yük kapasitesi (kW) | 22 | |
| X H x W Boyut (mm) L | 5300 x 4350 x 2375 | 6315 x 4350 x 2375 |
| Makinenin ağırlığı (kg) | ≈18000 | ≈19000 |
Otomatik Kalıp Kesme Makinesi Ana Özellikler
| 2.1 Yaprak Besleme Bölümü Yeni 13000P / h yüksek hızlı besleyici ile donatılmıştır. Standart kesintisiz konfigürasyon ve ön yük birimi. Kazık tahta hızlı merkezi konumlandırma fonksiyonuna sahiptir. benzersiz kağıt düzeltme sistemi. çift sac mekanizması, anti-yabancı cisim cihazı, ayarlanabilir üfleyici. | |

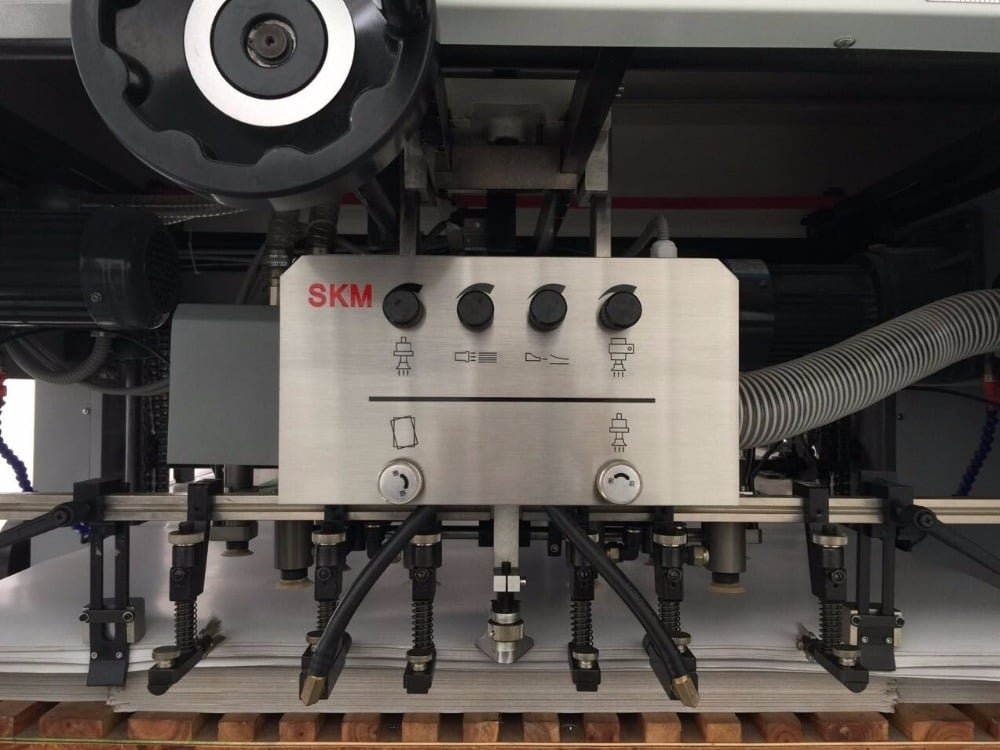

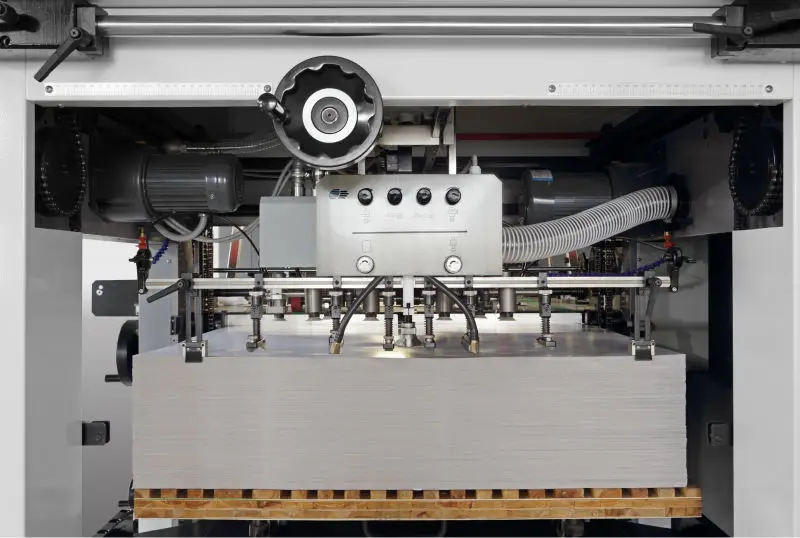

| 2.1.1 Besleyici Güçlü besleyici, 4 kaldırma vantuzu ve 4 taşıyıcı vantuz ile donatılmıştır; vantuzların yönü kağıt deformasyonuna göre ayarlanabilir. Besleyici, stoğa göre ayarlanabilir ve çeşitli karton ve oluklu kağıtların düzgün beslenmesini sağlar. çift raylı tasarıma sahip ayırma mekanizması, tutucu kam konjuge aktif kamları benimser. besleyici gaz yolunun ve hızlı ayar cihazının merkezi kontrolü. | |
| 2.1.2 Besleme Tablosu Sac dedektörleri ve kontrol sistemleri kağıt israfını azaltır Yan yastığın hızlı bir şekilde dönüştürülmesini sağlayan entegre yan itme ve çekme tertibatlarıyla donatılmış besleyici. | |
| 2.2 Merdane Basın Bölümü Tüm basınç parçaları sonlu elemanlar tarafından optimize edilmiştir. Ana duvar, otomotiv sınıfı nodüler demir döküm ile tamamen dökümdür. Bağımsız kontrollü 12 bölgeli elektrikli ısıtma sistemini benimseyin (SM-105H / HP) Ana duvar kalınlığı 100 mm’ye kadardır ve maksimum basınç 450 tona kadardır, derin kabartmaların teknolojik gereksinimlerini kolayca karşılar. (SM-105H / HP) | |
| 2.2.1 Sabit ve Hareketli MerdaneSabit ve hareketli plaka özel döküm yapıya sahiptir. ve genel olarak yüksek mukavemetli nodüler demir döküm Yüksek hassasiyetle manuel kürek kazıma. Merkezi konumlandırma ve pnömatik kilitleme mekanizmasını benimseyin | |
| 2.2.2 Pnömatik KavramaBirinci sınıf kalite benimsenen pnömatik kavrama, gürültüyü azaltır ve makineyi yüksek hızda durdururken darbeleri en aza indirerek servis ömrünü uzatır. | |
| 2.2.3 Alt Destek PlakasıAlt plaka, yüksek hassasiyete sahip özel malzeme ile yapılır. Çelik plakalar folyolama ve kabartma hazırlık sürelerini iyileştirir. Alt plaka, plaka değiştirme ve konumlandırmayı önemli ölçüde azaltan ince bir ayar ve merkezi bir kayıt sistemi ile donatılmıştır. | |

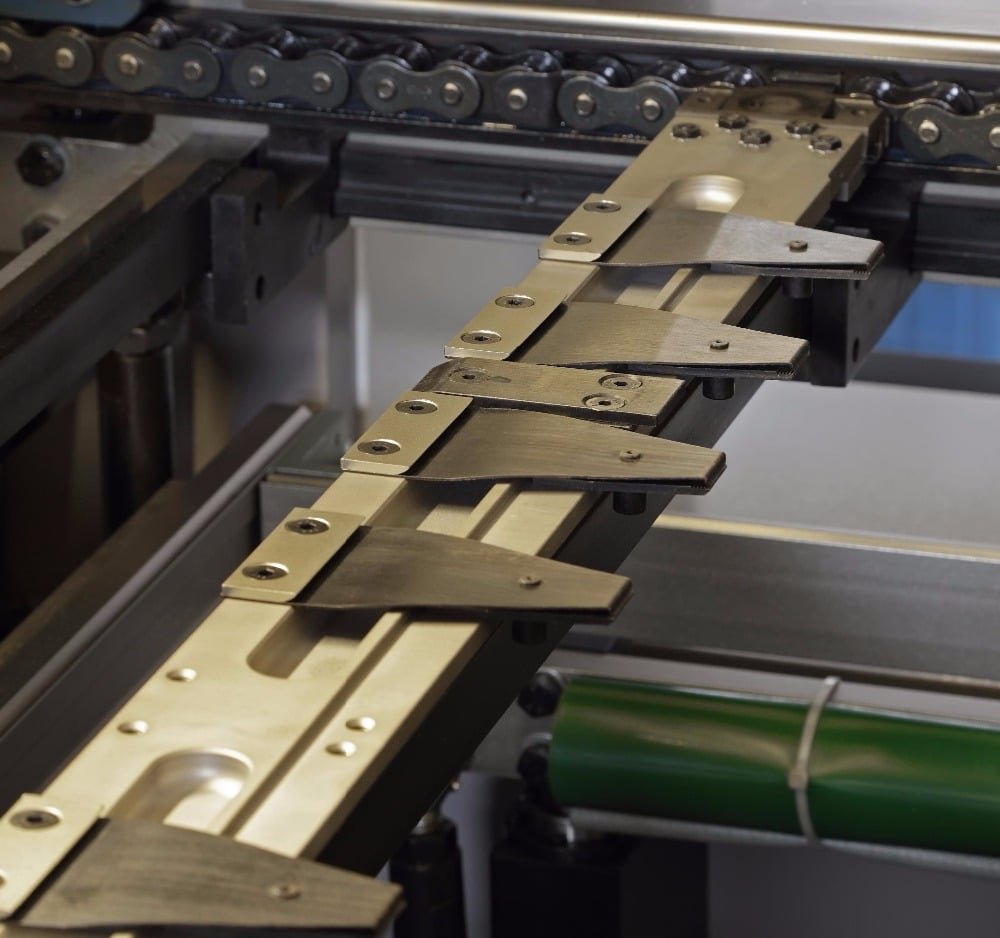

| 2.3 Tutucu ve Zincir Kavrayıcılar, yüzeyde anot işlemiyle özel yüksek sertlikte alüminyum alaşımdan yapılmıştır ve yüksek hızda doğru kesim yapılmasını sağlar. Kalıp kesici için ithal edilen özel zincir, ana kıskaç aktarımı için kullanılır, açık bir şekilde ömrü uzatır. | |
| 2.4 Tork Tutucu ve İndeksleme Cihazı Profesyonel özel entegre aralıklı mekanizma, büyük transfer torkuna, yüksek konumlandırma hassasiyetine, optimize edilmiş hareket eğrisine ve sürüş açısına sahiptir, yüksek hızlı çalışmayı mümkün kılar ve makinenin uzun çalışma ömrüne sahiptir. Özel olarak üretilen tork tutucu, yüksek hassasiyet ve uzun ömürlüdür ve ayrıca makinenin ve operatörlerin güvenliğini etkin bir şekilde garanti edebilir. | |
| 2.5 Sıyırma Bölümü Optimize edilmiş aktarma mekanizması ve kam hareketi eğrisi, sıyırma stabilitesi ve hassasiyet sağlar. Soyma tahtaları için kullanılan merkezi kayıt sistemi, doğru konumlandırma ve kolay ayarlama sağlar. Üst sıyırma tahtası için pnömatik yükseltme cihazı daha fazla iç çalışma alanı yaratır. | |

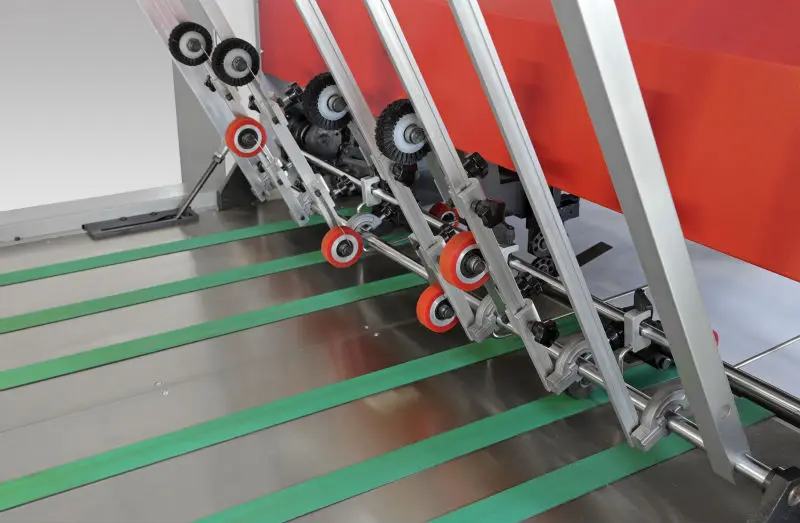

| 2.6 Sayfalık Teslimat BölümüAkıllı teslimat fırçası ve kağıt sıyırıcı her zaman tüm hızlarda mükemmel bir kazık sağlar. İkili yardımcı üfleme cihazı, düzgün kağıt iletimi için kağıt istifinde bir hava yastığı oluşturur. Bant yerleştirici ve pnömatik bir örnekleme ünitesi, bitmiş ürünün kontrol edilmesine ve makineyi durdurmaya gerek kalmadan kullanıcı dostu bir sistem olarak tasarlanmıştır. Uzun ömürlü mekanik milletvekili istifleyici. | |
| 2.7 İşletim SistemiHMI sistemi, çalışma durumu, çalışma ve hata göstergesini birleştiren 10.3 inç 16: 9 TFT dokunmatik ekran olarak yapılandırılmıştır. Çok açılı döner ana ekran Cruise control fonksiyonu ve kolay kullanım ile donatılmıştır. | |

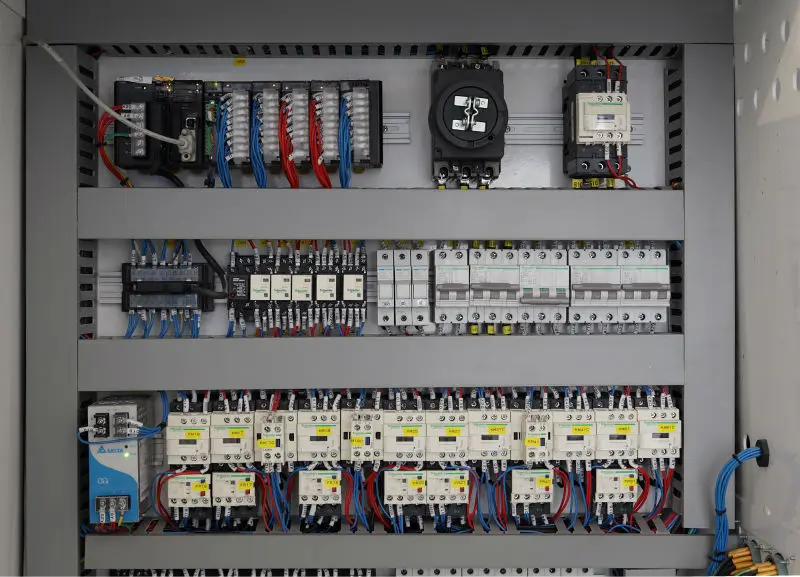

| 2.8 Elektronik Yönetim SistemiMakinenin kararlı çalışmasını sağlamak için olgun ve güvenilir bir elektrik kontrol devresi ile OMRON ve Schneider Electric bileşenlerini benimseyin. |
