Köpük Levha Makinası

Polistren köpük levha :

Polistren Köpük

Polistren köpük :  GPPS polistren talk pudrası ve renk katkılarıyla ve LPG enjekte edilerek ekstruzyon yöntemiyle elde edilen levha tipi rulo ve düz yüksek ısı yalıtım özellikli bir malzemedir.

PSP köpük genelliklle köpük levha ve rulo malzemelerdir ; gıda kapları, şekilli kaplar, şekilli açılır kapaklı paket servis köpükleri, köpük tepsiler, köpük yemek kutuları, köpük sebze ve meyve kutuları, köpük kaseler, gibi, çeşitli gıda ve diğer alanlarda kullanılan köpük kaplar için kullanılır.

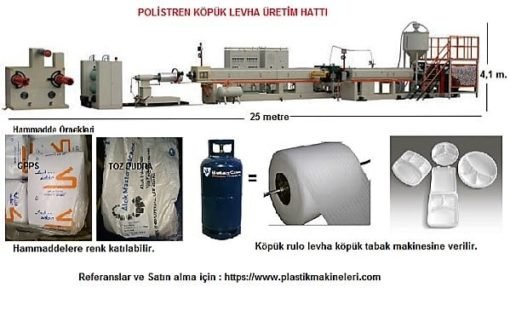

POLİSTREN (PS) KÖPÜK LEVHA ÜRETİM HATTI

Bu üretim hattı çift vidalı köpük levha ekstrüzyon teknolojisi benimser. PSP köpük levha yeni tip ısı koruma özellikli bir tür ambalaj malzemesidir. Emniyetli, güvenli, hijyenik ve iyi plastizite özelliklere sahip köpük rulolar ve plakalar üretmenizi sağlar.
Bu makinede üretilen köpük levha ve rulo malzemeler ; gıda kapları, şekilli kaplar, şekilli açılır kapaklı paket servis köpükleri, köpük tepsiler, köpük yemek kutuları, köpük sebze ve meyve kutuları, köpük kaseler, gibi, çeşitli gıda ve diğer alanlarda kullanılan köpük kaplar için kullanılır. Kap ve kaçaklar bu extruzyon hattında üretilen PS köpüğün Termo şekillendirme makinesine verilmesiyle üretilir.
Ayrıca, reklam panoları, endüstriyel ürünlerin ambalajları da üretilebilir. istikrarlı performans, yüksek kapasiteli, yüksek otomasyon ile verim değerleri kaliteli PS levhalar ve rulolara üretebilirsiniz.
KURULUM ÖNCESİ VE SİPARİŞLERDE DİKKAT EDİLMESİ GEREKENLER :
Polistren Köpük Üretim Extruzyon Hattı 25 metre uzunluğundadır.
Polistren Köpük Üretim Extruzyon Hattı 4, 8 metre enindedir.
Polistren Köpük Extrüzyon Hattı 2, 8 metre yüksekliğindedir.

KÖPÜK LEVHA ÜRETİMİ polistren köpük imalatı

PS EXTRUZYON HATTI ÖZELLİKLERİ :

Köpük Oranı : 10-20

Eksruzyon Hattı Boyutları : 25metre Uzunlukta ×4.1metre eninde ×2.8metre yükseklikte

Total Ağırlığı : 13 ton

2. TEKNİK DETAYLAR

A. OTOMATİK BESLEME MAKİNESİ VE SEHPASI（CE standart belgesi ）

Otomatik Besleme Ünitesi : 1set

Besleme Kapasitesi : 350-450 kg/saat

Besleme Metodu : Otomatik Besleme

Besleme Hunisi: standard CE standardı

Sürücü Motor: 1 set Güç : 0.75kw

B. Talk pudrası enjeksiyon ünitesi
（Italyan Teknolojisi )

Besleme Kapasitesi : : 0-3 kg/saat

Besleme Metodu : Spiral sürekli

Sürücü Motor: 0.25KW× 2 ad.

Talk pudrası enjeksiyon ünitesi İtalya teknolojisidir.

Çift vida yerine tek vidalı ekstruzyon,

talk pudrası kötü hareket kabiliyeti özelliklerini çözer.

Motor talk pudrası uygulamak için inverter tarafından kontrol edilir Enjeksiyon doğru ve istikrarlı çalışır.
C. PSP105 Extruder

1）Vida ve Kovan , Vida Mili Çapı : 105mm

Vida ve Kovan : 38CrMoAlA nitrojen ve alaşım püskürtme metodu uygulanmıştır.

Uzunluk Çap Oranı L/D: 36:1

Motor Gücü : AC 55kw (İnvertör kontrollü)
Isıtma zonları : 5 adet
Isıtma voltajı: 380V

Kovanı ısıtan Döküm alüminyum ısıtma rezistansları koruyuculu kapaklıdır
2) Dişli Kutusu

Model: Sert Diş-Yüzey 280

Material: FCD25 dövme döküm demir

Dişli Çarkları : SCM4 özel dişli çark parlatma ve ısıl işlem.

D. PSP120 Extruder
1）Vida ve Kovan , Vida Mili Çapı : 120mm

Vida ve Kovan : 38CrMoAlA nitrojen ve alaşım püskürtme metodu uygulanmıştır.

Uzunluk Çap Oranı L/D: 32:1

Motor Gücü : AC 55kw (İnvertör kontrollü)
Isıtma zonları : 7 adet
Isıtma voltajı: 380V

Kovanı ısıtan Döküm alüminyum ısıtma rezistansları koruyuculu kapaklıdır
Ana motoru vites kutusu (dişli kutusu) hareket ettirir. İçerde geri dönüştürülmüş suyu kullanır, iyi bir soğutma etkisi vardır, sıcaklık çok hızlı aşağı düşer.
1. ve 2. vida arasındaki sızdırmazlık tertibatı, bizim kendi patentli cihazımızdır.
Bu cihazın sızdırmazlığı çok iyidir, malzeme sızıntısı olmaz.
2) Dişli Kutusu

Model: Sert Diş-Yüzey 280

Material: FCD25 dövme döküm demir

Dişli Çarkları : SCM4 özel dişli çark parlatma ve ısıl işlem.

E. (Screen changer) Filtre Değiştirici

Bypass dönüştürücü ekran (filtre) değiştiricisi
Ekran (filtre) değiştiğinde malzeme basıncı eşit olarak filtre edilir, durmadan hareket eder,
malzemede levhada hiç bir kırılma olmaz,
hiçbir materyal boşa boşa gitmez.
Isıtma bölgeleri: 4 adetdir.

6

F. KAFA KALIBI

1) kalıp aşınma direnci sağlamak amacıyla materyaline nitrasyon uygulanmıştır.

2) Kalıp ağız malzemesi alaşımlı çeliktir.

3) Dış kalıp üzerinde kalıp dudağının boşluğunu ayarlamak için 10 adet ayarlanabilir vidaları vardır

4). flanş malzemesi çelik 45 # olduğunu.

2) ısı termokuple çifti 2 bölgede test edilir, pafta kafası sıcaklığı göstermek için pafta kafası üzerindeki sıcaklık göstergesi monte edilmiştir. Isı denetlemesi için kullanışlıdır.
* Yüksek kaliteli köpük levha ayarlamak üzere ; Ayrıca, pafta kafası basıncını göstermek için sigortalı basınç göstergesi vardır
.

3) Kalıp kafası önündeki hava halkası ; Köpük levhaya basınçlı havayı üflemekte ve
köpük yüzeyi pürüzsüz ve parlak hale getirilmektedir.

4) Kafa ısıtıcısı , su soğutma stilindedir. Bununla çok Hızlı sıcaklık düşürme ve çok iyi
kullanım, emniyet ve sanitasyon için uygundur.

Yüksek Basınçlı Dozaj Pompası

Yüksek basınç pompası kaliteli, ünlü bir markadır, Alman teknolojisi ile Çin’de imal edilir.
(Akış hacmi: 63L / Saat, ve en yüksek havalandırmalı basıncı:. 30Mpa)
(2) kapak çekirdek malzeme enjektörü, paslanmaz çelikten imal edilmiştir.
(3) taban Pompa profili çelik kaynaklıdır.

H. Şekillendirme kesme ve soğutma ünitesi

(1) dirsek ve kovandan Oluşur

(1) Kovan: alüminyum döküm, pürüzsüz yüzey ve iyi konsantriklik, iç su soğutma döngüsü, iyi bir soğutma ve düşük distorsiyon
(2) Rüzgar tipi soğutma cihazı ile namlu temel ürün iç yüzeyi soğutulur. Bu arada köpüklü ürünü şişirerek iyi bir ürün şekillendirmektedir. kovanın altında bir Dilimleme kesicisi vardır.

G- Haul-off unit (Çekiş ünitesi)

(1) Basıldığında Merdane hızla yukarı ve aşağı gider, invertör kontrollüdür, doğrusal ve iyi bir hız ayarı, sorunsuz haul-off sistemdir.

(2) Malzeme Çekme Merdanesi : kauçuk malzeme merdaneye giydirlmiştir. Çekici presleme Merdanesi özellikleri: ∮100mmX1250mm 1 adet.

Ana sürüş Merdane özellikleri: ∮350mmX1250mm 2adet

(3) Motor tarafından tahrik edilen zincirli şanzıman, motor gücü 2.2kW, sikloid şeklinde dişli kutusu

(4) metre sayacı ile donatılmıştır. Gerektiğinde uzunluğu serbestçe ayarlanabilir.

(5) Set uzunluğu ulaştıktan sonra, metre sayacı sinyalini verecektir. haul off devre dışı olduğunda makinede kırmızı sinyal yanar. Metre sayacı tekrar çalışmaya başlar

(5) bir iyon fan eklenmiştir. haul off Köpük levhanın çıkışına monte edilir. Yüzeyinde iyon rüzgarlama üfleme sistemi Köpük levhanın üretimi sırasında oluşan statik elimine eder. Statik kıvılcım önlemek için güvenlik sistemi mevcuttur.
(6) Malzeme genişletme merdanesi : paslanmaz çelik boyutu: ∮75x1250mm 1 adet

J. Double position winder

1- Sarıcı gücünü tork motoru sürücüsünden alır. motor hızını düzenleyen tork kontrol sistemi kullanılır. Tork motoru spesifikasyonu 16N.M. Dir.
Tork motoru ile sarma ünitesi iletimi zincirler ile tahrik edilir.

2- Sargı ekseni paslanmaz çeliktir. Pnömatik kontrol, İşgücü tasarrufu için otomatik kaldırma cihaz ile donatılmıştır.

3- Sarıcı açma anahtarları iki settir, bir set basma butonunu, Diğer buton pedal anahtarıdır. Kolay kullanım ve güvenliği garanti altına alır.

4- Maksimum sarma çapı 1200mm ve bobin 1200mm maksimum geçerli genişliğe kadar ulaşır.

K. Electrik Kontrol sistemi:

(1) Birinci ve ikinci vidaların hız kontrolu 45kw invertör ile,
kontrol edilir. Her iki extruder vidasının kontrolüde bir paneldedir.
(2) Katı hal rölesi, hava sviçleri ve elektrik ekipmanları bu panelde yer alır ve en kaliteli Çin malı malzemeler kullanılır.

(3)Sıcaklık kontrol ekranı her ısıtma zonu için ayrı ayrı otomat göstergelerde yer alır.

(4) Elektrik kontrol sistemi toplam 18 adet ısı rezistanslarını kontrol eder. Birinci ekstruzyon 5 adet , Ekran filtre değiştirici 4 adet. İkinci ekstruzyon 7 adet kafa için ise 2 adet ısı kontrolü gösgergeleri mevcuttur .
