Tetra Pak U şekilli pipet üretim hattı :
| Nu | Malların tanımı | . | Birim Fiyat USD | Toplam tutar USD | Not |
| 1 | İki renkli Pipet ekstrüzyon hattı –50 mm Ana ekstruder —kalıp 3-4 ana vida Nano-kızılötesi ısıtıcılar, -4.5m Vakumlu SUS304 paslanmaz çelik su soğutma tankı, – kesme makinası, Caterpillar Çekiş -L şekil pipet toplama konveyor makinası, – Chiller Su soğutma makinası | 1 SET | 17,900 | 17,900 | Voltaj: 3Faz, 380V, 50HZ |
| 2 | Pipet Körük yapma makinası İç çap 3.8mm ± 0.1mm | 2 SET | 10,000 | 20,000 | |
| 3 | JX033 U Şekilli Pipet paketleme makinası 4.2mm ± 0.1mm | 1 SET | 10,000 | 10,000 | |
| 4 | JX041 U Biçimli Kartona Pipet Paketleme Makinası | 1 SET | 9.900 | 9.900 | |
| 5 | Navlun Bedeli /2023 Eylüle Kadar fiyat listesi | 2900 | 2900 | ||
| CIF İSTANBUL LİMAN TESLİM | USD 60,700 | ||||
| Tahmini Türkiye Gümrük vergileri : Kurulum ve eğitim + Tahminni Fabrika Kurulum Makine Ekipman Maliyeti MakiMart 6 Aylık Fon Önerisi : Hammadde 3 aylık İşçi Sayısı : 5 , 6 aylık giderler toplamı 6 Aylık fabrika Kira bedeli 6 aylık enerji gideri YATIRIMCI İÇİN ÖNERİLEN REKABETÇİ MİNUMUM BÜTÇE | USD 15,000 USD 4,900 USD 81,600
USD 30,000 USD 30,000 USD 12,000 USD 10,000 USD 163,600 | ||||
ANA TİCARİ ŞARTNAME :
1- MAKİNELERİN SEVK TARİHİ : İLK ÖDEMENİN ALINMASINDAN 30 GÜN SONRA ŞANGAY LİMANA SEVK EDİLİR
2- SATIŞ ŞEKLİ : CIF – AMBARLI Liman teslim . İstanbul Ambarlı Limanı teslim GÜMRÜKSÜZDÜR.
3- ÖDEME : % 30 İlk Peşinat , % 70 İmalat Tamamlandığında testler yapıldıktan sonra, sevk öncesi tamamlanır)
4- GARANTİ : 1 Yıl (Elektrik Parçaları hariçtir, kullanıcı hatalarında oluşan hasarlar ücretlidir )
5- KURULUM VE EĞİTİM : Bir Adet Çin Halk Cumhuriyetinden Mühendis makinelerin teslimatı ile yollanacaktır. Mühendisin geliş ve gidiş uçak biletleri + Günlük yevmiyesi 100 USD Alıcı tarafından ödenir, Mühendisin Otel ve yemekleri karşılanır. Alıcının personeli zorunlu eğitime tabi olacaktır.
6- SERVIS : Yıllar içinde Servis istendiğinde gelecek mühendisimizin yol+yevmiyesi 6. ncı maddedeki gibi Alıcı tarafından ödenmelidir.
TEKNİK ŞARTNAME :
Elektrik parçaları marka
motor: wnm Tayvan yüksek verimli enerji tasarrufu modeli; (Çinde Siemens motordan daha pahalı ve çok tutulan serimizdir. )
Inverter: Delta Tayvan;
Kontaktör: Schneider Fransa;
Anahtarlar: DELIXI CN;
Sıcaklık kontrolörü: Winpark;
Nano-kızılötesi ısıtıcıların yapılandırması (3 Yıl kalite garantisi)
Silindir: Airtac Taiwan;
Hava Valfi: SMC Japon.
Motorun isim plakası, elektrikli parçalar İngilizce olarak yazılır.

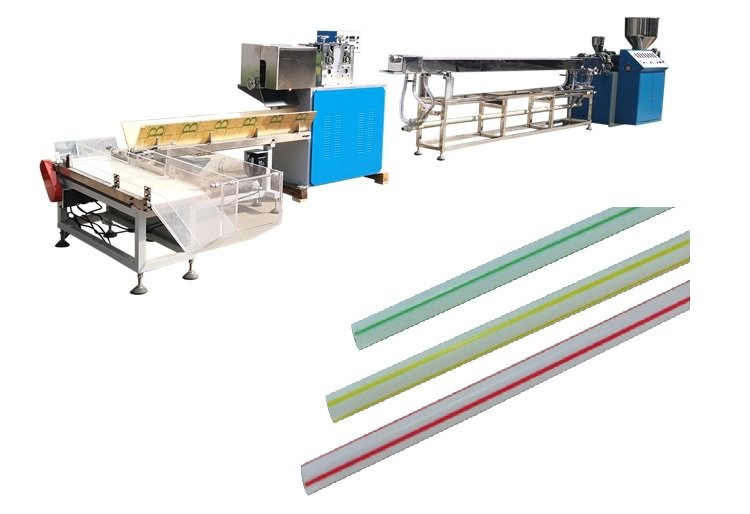

- İki Renk Pipet ekstrüzyon hattı
01 serisi pipet ekstrüzyon hattı hammadde olarak PP kullanır. Hammaddeler olarak, Masterbatch ile karıştırın, eritme, ekstrüzyon, şekillendirme, soğutma, çekme, kesme işlemleriyle, bir ila iki renk pipet üretir.
Ana bileşenler yüksek kaliteli alaşımlı çelikten imal edilmiştir. Ekipman, el emeğini azaltmaya, üreticinin verimini ve karını artırmaya olanak veren yüksek verimlilik, basit kullanım ve yönetim ile karakterizedir.
Ekstrüzyon hattı aşağıdakilerden oluşur:
4 ünite:
1). Extruder;
2). Su soğutma tankı;
3). Pipet kesici ve çekici makinesi ;
4). Otomatik pipet toplama makinası.
Teknik Parametre:
| Model | JX012 | ||
| Spesifikasyon | Malzemesi | PP. | |
| Renk | 2 | ||
| Pipet çapı | Ø / mm | U pipet için 3-4mm | |
| Pipet Uzunluğu | mm | ayarlanabilir | |
| Kapasite | adet / dak | ~ 1.000 | |
| Ekstruder | Vida çapı | Ø / mm | 50 * 1 Ana + 25 * 1 Yardımcı |
| Vida L / D | 28: 1/20: 1 | ||
| Sürücü Motor | kw | 11 | |
| Sıcaklık Kontrol | set | 8 | |
| Su soğutma tankı | Uzunluk | 4.5 | |
| Alma ve Kesme Ünitesi | Çekme tekerlekleri | takım | 1 |
| Motor | Kw / setleri | 0.75 * 2 | |
| Kesme Bıçağı ve Takım | seti | 1 | |
| Diğerleri | Toplam Elektrik | kw | 25 |
| Boyut / L * W * H | m | 11 * 1.5 * 1.7 | |
| Makine ağırlığı | Ton | 1.3 | |
| Makine toplam ağırlık | Ton | 1.5 |
Ücretsiz Yedek parçalar :
| Adı | Şartname | Miktar | Not | |
| 1 | Isıtıcılar | 98×95 | 1 adet | Toplam: bir set |
| 125×30 | 1 | |||
| 120×25 | 1 | |||
| 58×65 | 1 | |||
| 135×37 | 1 | |||
| 2 | senkron kayış | 560H100 | 1 | |
| 640H100 | 1 | |||
| 3 | Termo- Çift | 3m-K-M6 | 2 | |
| 4 | Katı hal rölesi | 40A | 1 | |
| 5 | sıcaklık- Kontrolör | – | 1 | |
| 6 | Kesme bıçağı | – | 10 | |
| 7 | basınç düzenleyici valf | – | 1 | |
| 8 | Kesme aletleri | – | 4 | |
| 9 | kesici çerçeve Yardımı | – | 1 | |
| 10 | ölçme aleti | kalibre ölçer | 1 | |
| Pipet kalınlık ölçer | 1 |
Bizim avantajlarımız
rulmanlar (NSK®, Japonya) hassas zeminlere sahiptir ve yumuşak, sessiz çalışma ve uzun süreli çalışma performansı sağlamak için sertleştirilmiştir;
Alüminyum Krom Molibden alaşımlı çelikten (38CrMoAiA malzeme) yapılmış vida ve kovan, uzun ömürlü kullanım için gerilmiş, rahatlamış, hassas bilenmiş ve nitrürdür;
Kalıp, uzun bir hizmet ömrü için Nitride Sertleştirme işlemine tabi tutulur;
Su soğutma tankı, uygun alma ve kalıp değiştirme için dikey ve manuel olarak dikey olarak ayarlanır. Tamamen gıda sınıfı paslanmaz çelikten yapılmıştır # 304.
- Pipet Körük Yapma Makinesi :
Körük Yapma Makinası 021 Esnek pipetler için helezon körük yapar. Düz PP pipetlerin oluklu formda bükülmesi için kullanılır. .
Teknik Parametre
| Öğe | Teknik Özellikler |
| Model | JX021 |
| Kapasite Maks. | 250-300 adet / dak |
| Pipet Çapı | ID 3.8 ± 0.1mm |
| Pipet Uzunluğu Max. | 160-250mm |
| Güç tüketimi | 2 kw / h |
| Motor | 1,5 kw |
| trans. rafları | 12 grup |
| Fonksiyonlar | Sayıcı, otomatik durdurma |
| Gerilim | 3 faz 380V, 50hz |
| Makine boyutu | 1.5m * 1.8m * 1.7m (L * W * H) |
| Makine ağırlığı | 1000KG
|
- Özellikler:
- a. NSK Japon rulmanlar hassas taşlanmış, yumuşak ve sessiz çalışma sağlamak için sertleştirilmiştir.
- 12 grup şaft Alüminyum Kromolibden alaşımlı çelik
c. Tekerlek ve pimlerin oluşturulması, uzun bir servis süresi boyunca azot işlemine tabi tutulur.
Kontrol paneli yuvarlak disk
Elektrik parça markası
Yedek parça listesi
| No. | Ad | Teknik özellikler | Adet | Not |
| 1
| Düz kemer | 2 x 16 x 890 | 1 adet | Toplam: bir set |
| 2 x 16 x 720 | 1 adet | |||
| 2 | Zaman kayışları | 480H100 | 1 adet | |
| 420H100 | 1 adet | |||
| 3 | Şekillendirme iğneler | – | 3pcs | |
| 4 | Hex iğneleri | – | 6adet | |
| 5 | Plastik klipler | – | 50 adet | |
| 6 | Kılavuz plastik mandal | – | 30pcs | |
| 7 | Yaylar | – | 50 adet | |
| 8 | Dolgu göstergesi | – | 1 adet |
Alet sandığı ücretsiz parçalar :
| No. | İsim | Şartname | Miktar | Not |
| 1 | Alet kutusu | – | 1 adet | Toplam: bir set |
| 2 | İç altıgen anahtar | 3-10 | 1 takım | |
| 3 | Çift uçlu anahtar | 8-22 | 1 takım | |
| 4 | Maymun anahtarı | 200mm | 1 adet | |
| 5 | Çapraz tornavida | 200mm | 1 adet | |
| 6 | Düz tornavida | 200mm | 1 adet | |
| 7 | Keskin burun pense | 160mm | 1 adet |
III. U Şekilli Pipet Paketleme Makinesi
JX033 “U” Şeklinde Pipet Paketleme Makinesi, esnek çubukları “U” şekline bükmek ve filme sıralı şerit şeklinde paketlemek için kullanılır. . Bu makine esas olarak tetra-pak süt ve meyve suyu pipet paketleme işlemine uygulanır
Teknik Parametre
| MODEL | JX033 |
| Kapasite | 500-600 adet / dak |
| Pipet Çapı | 4.2 ± 0.1mm |
| Pipet uzunluğu | Müşteriye göre |
| Ana Sürüş Motoru | 2.2 kw, 3p, 380V, 50HZ |
| Sarma Malzemesi | BOPP Film |
| Fonksiyonları | sıc. kontrolör |
| Ağırlık | 1000 kg |
| Makine Ölçüsü | 180 cm (L) 170cm (W) 170 cm (H) |
Ayrıntılar:
1). HAT BESLEME VE KATLAMA PARÇASI
Makine bir parça ile besleme ve katlama yapabilir, düz pipetı besleyebilir, ardından cihaz onları U şeklinde katlar.
2). YALITIM DOLGU MEKANİZMASI
Mekanizma atık emme, presleme ve sızdırmazlık işlemlerini gerçekleştirir. Yüksek kaliteli Alüminyum şekillendirme silindiri
3). KESKİ SONU KESME MEKANİZMASI
Makine, ek bir makineye ihtiyaç duymadan kamış üzerinde keskin uç kesme işlemi yapabilir, pipetin keskin uçlarının aynı yönde olmasını sağlar.
4). Yedek parça listesi:
| No. | Adı | Şartname | Miktar | Not |
| 1 | senkron kayış | 450H100 | 1 parça | Toplam: bir set |
| 550H100 | 1 parça | |||
| 2 | Kauçuk Kalıp | 3ad | ||
| 3 | fırça | – | 6 ad | |
| 4 | çatal kaydırması. | 3mm | 20 ad |

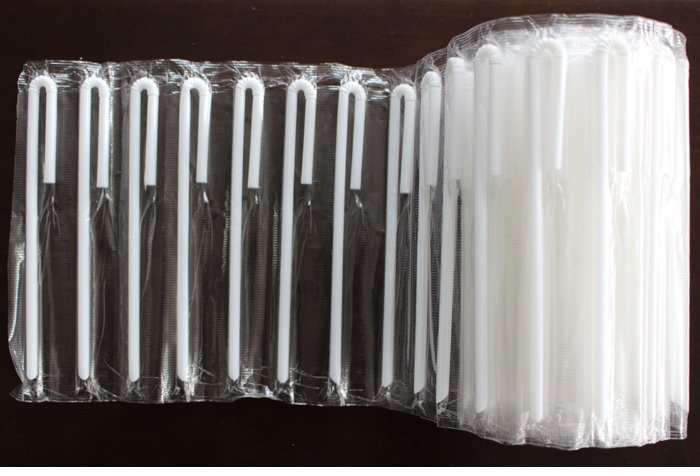

pipet şerit numuneleri
IV U Şekli Pipet Karton paketleyici makinesi :
Teknik Parametre
| Modeli | JX 041 | ||
| Ana parçalar | Bu makine temelde servo sistem tarafından çalıştırılan besleme sistemi, ileri ve geri hizalama sistemi, yukarı ve aşağı kontrol sistemi, karton yerleştirme cihazı, elektrikli kumandadan oluşur. | ||
| Güç Kaynağı | Güç Kaynağı | 3 faz 380V, 50Hz | |
| Sürüş Motoru 1 (sol ve sağ) | 0.2Kw Servo Sistem | ||
| Sürüş Motoru 2 (ileri ve geri) | 0.75Kw | ||
| Sürücü Motoru 3 (yukarı ve aşağı) | 0.75Kw | ||
| düz pipet uzunluğu | Müşterilerin ihtiyacına göre | ||
| Üretim oranı | 500 ~ 1,000 adet / dak | ||
| Karton boyutu | L × G × Y | 780 × 750 × 750 mm | |
| Makine boyutu | L × G × Y | 2 × 1.17 × | |
| Ağırlık | 1.65m 800 kg | ||
Tüm makinalaruygun CE standartlarınaolarak eklenmiş güvenlik sembolleriyle yapılacaktır.
….
